Труба толстостенная: размеры, диаметры и сортамент по ГОСТ

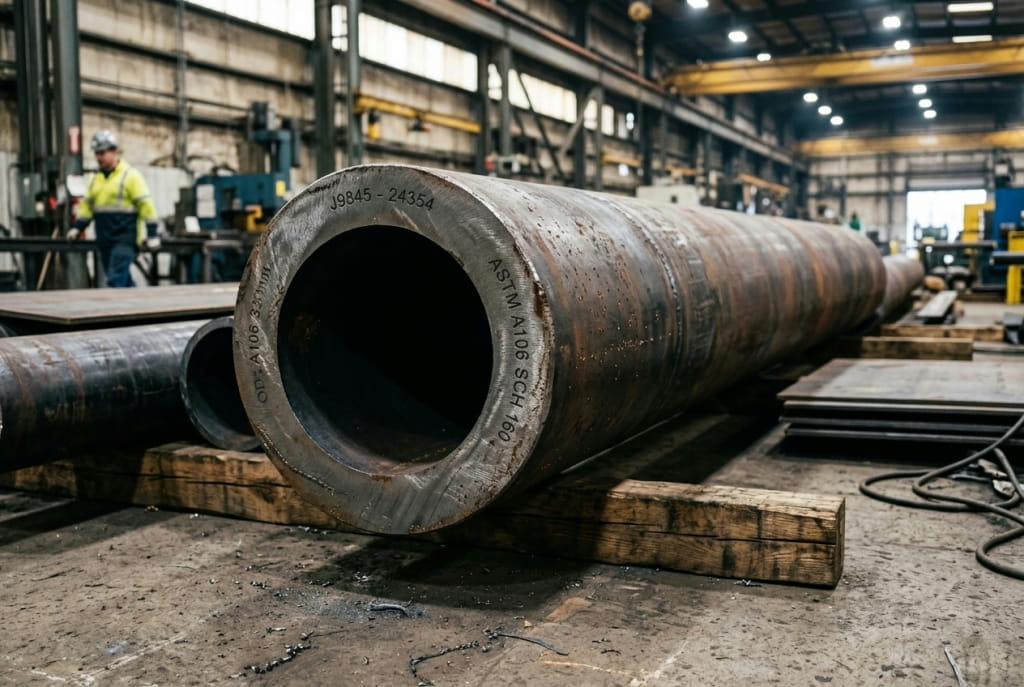

Что такое толстостенная труба

В инженерной практике понятие «толстостенная труба» не имеет единого формального определения, закреплённого в одном документе — оно определяется соотношением толщины стенки s к наружному диаметру D. Принятый в расчётной механике критерий: труба считается толстостенной при s/D ≥ 0,05 (некоторые источники используют порог 1/20). Для тонкостенных изделий это соотношение значительно меньше.

На практике производители и снабженцы называют толстостенными трубы с толщиной стенки от 5–6 мм для малых диаметров и от 10 мм и выше для труб диаметром свыше 100 мм. При этом для каждого конкретного диаметра в сортаменте по ГОСТ предусмотрен ряд толщин стенки — от минимальной до максимальной, и изделия с наибольшими значениями относятся к толстостенному исполнению.

Практический ориентир

Для трубы наружным диаметром 108 мм толщина стенки 8 мм и более уже считается толстостенным исполнением (s/D = 0,074). Для диаметра 325 мм толстостенными принято называть изделия со стенкой от 16 мм.

Принципиальное отличие толстостенного проката от тонкостенного — не только в большем весе, но и в принципиально иных расчётных моделях. При s/D < 0,05 применяется теория тонких оболочек, при s/D ≥ 0,05 — уравнения Ламе, учитывающие неравномерность распределения напряжений по толщине стенки. Это напрямую влияет на допустимое рабочее давление и выбор запаса прочности.

Классификация и виды

Толстостенные трубы классифицируются по нескольким признакам: способу производства, форме поперечного сечения, назначению и материалу.

По способу производства

Производство без шва

Бесшовные трубы

Горячедеформированные (прокатка при 1100–1200 °C)
Холоднодеформированные (волочение или прокатка в холодном состоянии)
Однородная структура металла по всему сечению
Применяются при давлении до 100 МПа и выше
Диаметры: 10–530 мм по ГОСТ 8732-78

Сварное производство

Сварные трубы

Прямошовные (продольный сварной шов)
Спиральношовные (для крупных диаметров)
Электросварные под флюсом или лазером
Диаметры до 1420 мм при толщине стенки до 32 мм
Используются в магистральных трубопроводах

По назначению

Группа назначения	Характеристика	Типичные ГОСТ
Общего назначения	Трубопроводы воды, пара, нефтепродуктов при умеренных давлениях и температурах	ГОСТ 8732-78, ГОСТ 10704-91
Котельные и теплообменные	Пароперегреватели, котлы, теплообменники: температуры до +580 °C	ГОСТ 550-75, ГОСТ 9940-81
Нефтегазовые (насосно-компрессорные, обсадные)	Бурение и добыча, высокие осевые нагрузки и давление скважинной среды	ГОСТ 633-80, ГОСТ 632-80, API 5CT
Конструкционные	Несущие колонны, фермы, опоры мостов — основной критерий жёсткость и момент инерции	ГОСТ 8732-78, ГОСТ 10704-91
Гидравлические цилиндры	Корпуса гидроцилиндров и пневмоцилиндров с давлением до 400 бар	ГОСТ 8733-87 (холоднодеф.), ТУ

Нормативная база: ГОСТ и ТУ

Сортамент толстостенных труб в России регламентируется рядом государственных стандартов. Знание конкретных документов необходимо при составлении технических заданий, спецификаций и договоров поставки.

ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные. Сортамент. Наружный диаметр 10–530 мм, толщина стенки 2,5–75 мм.

ГОСТ 8734-75 Трубы стальные бесшовные холоднодеформированные. Сортамент. Диаметр 5–250 мм, стенка 0,3–24 мм.

ГОСТ 10704-91 Трубы стальные электросварные прямошовные. Сортамент. Диаметр 10–1420 мм, стенка 1–32 мм.

ГОСТ 19277-73 Трубы для котельных установок и теплообменников. Диаметр 16–500 мм, стенка 5–50 мм.

Важно при оформлении заказа

ГОСТ 8732-78 устанавливает сортамент (геометрию), но не технические требования. Технические условия на материал, механические свойства и испытания прописаны в отдельных стандартах: ГОСТ 8731-74 (бесшовные из нелегированной стали), ГОСТ 9940-81 (из нержавеющей), ГОСТ 550-75 (котельные) и др. В заявке необходимо указывать оба документа.

Отклонения по наружному диаметру и толщине стенки нормируются в зависимости от класса точности изготовления. ГОСТ 8732-78 предусматривает нормальную и повышенную точность по диаметру (Б и В) и нормальную или повышенную точность по толщине стенки. Для ответственных применений всегда заказывают повышенный класс точности с уменьшенными допусками.

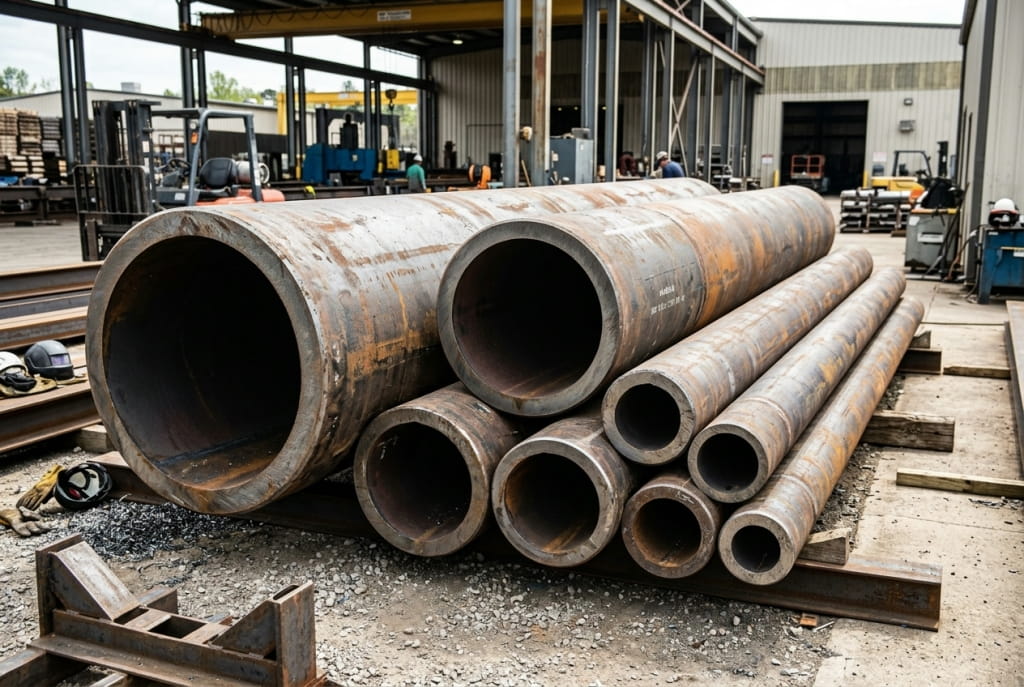

Сортамент бесшовных горячедеформированных труб (ГОСТ 8732-78)

Ниже приведена выдержка из сортамента наиболее востребованных толстостенных типоразмеров. Масса рассчитана для стали плотностью 7,85 г/см³. Полный сортамент включает более 150 типоразмеров.

Таблица 1. Бесшовные горячедеформированные трубы — ГОСТ 8732-78 (выборка толстостенных типоразмеров)
Нар. диаметр D, мм	Толщина стенки s, мм	Внутренний диаметр d, мм	Площадь сечения, см²	Масса 1 м, кг	s/D
57	5	47	6,60	5,18	0,088
57	7	43	8,85	6,95	0,123
57	10	37	11,78	9,25	0,175
76	6	64	13,32	10,46	0,079
76	8	60	17,28	13,56	0,105
76	10	56	21,05	16,52	0,132
89	8	73	20,55	16,13	0,090
89	10	69	25,13	19,73	0,112
108	8	92	25,38	19,92	0,074
108	10	88	30,97	24,31	0,093
108	14	80	41,47	32,55	0,130
133	10	113	38,64	30,33	0,075
133	16	101	58,87	46,21	0,120
159	10	139	46,81	36,74	0,063
159	14	131	63,83	50,10	0,088
159	20	119	87,08	68,36	0,126
219	10	199	66,11	51,90	0,046
219	16	187	103,00	80,86	0,073
219	25	169	154,96	121,64	0,114
273	16	241	130,35	102,32	0,059
273	22	229	175,74	137,96	0,081
325	16	293	156,74	123,04	0,049
325	20	285	194,26	152,49	0,062
325	28	269	265,11	208,11	0,086
377	20	337	226,98	178,18	0,053
377	30	317	330,84	259,71	0,080
426	20	386	257,61	202,22	0,047
426	36	354	447,52	351,31	0,085
530	25	480	407,15	319,61	0,047
530	40	450	638,98	501,60	0,075

Выделены строки с наиболее распространёнными в производственной практике типоразмерами. Полный сортамент включает промежуточные значения толщин стенки согласно ГОСТ 8732-78.

Допуски на размеры

По ГОСТ 8732-78 предельные отклонения по толщине стенки составляют ±12,5% (нормальная точность) или ±10% (повышенная точность). По наружному диаметру: для труб до 219 мм — ±1,5 мм при нормальной точности; для труб свыше 219 мм — ±1% от диаметра.

Холоднодеформированные бесшовные трубы (ГОСТ 8734-75)

Холоднодеформированные трубы отличаются от горячекатаных более высокой точностью размеров, лучшим качеством поверхности и более широким диапазоном тонкостенных исполнений. Они применяются там, где требуется минимальный допуск на толщину стенки или высокая чистота внутренней поверхности — гидравлика, пневматика, теплообменное оборудование.

Таблица 2. Бесшовные холоднодеформированные трубы — ГОСТ 8734-75 (толстостенные типоразмеры)
Нар. диаметр D, мм	Толщина стенки s, мм	Внутр. диаметр d, мм	Масса 1 м, кг	s/D
25	4	17	2,07	0,160
25	6	13	2,81	0,240
30	5	20	3,11	0,167
40	6	28	5,03	0,150
40	8	24	6,31	0,200
50	8	34	8,38	0,160
50	10	30	9,86	0,200
60	8	44	10,26	0,133
60	12	36	14,21	0,200
80	10	60	17,28	0,125
80	15	50	23,86	0,188
100	12	76	27,10	0,120
100	16	68	34,59	0,160
120	14	92	37,01	0,117
140	16	108	50,00	0,114
160	20	120	70,98	0,125

Холоднодеформированные трубы поставляются в нормализованном, отожжённом или нагартованном состоянии. Для гидроцилиндров наиболее востребованы трубы с полированной или хонингованной внутренней поверхностью — их изготавливают по отдельным ТУ с нормированием шероховатости Ra.

Электросварные прямошовные трубы (ГОСТ 10704-91)

Сварные трубы большого диаметра применяются в магистральных трубопроводах для транспортировки нефти, газа и водоснабжения. При толщине стенки от 10 мм и выше они относятся к толстостенной категории. Стандарт ГОСТ 10704-91 охватывает диаметры от 10 до 1420 мм.

Таблица 3. Электросварные прямошовные трубы — ГОСТ 10704-91 (крупные диаметры, толщина стенки от 10 мм)
Нар. диаметр D, мм	Толщина стенки s, мм	Масса 1 м, кг	Примечание
219	10	51,90	Магистральные водоводы
273	10	65,31	Напорные трубопроводы
325	12	93,46	Нефтепроводы, газопроводы
426	12	123,93	Магистральные газопроводы
426	16	163,66	Высоконапорные системы
530	10	129,40	Водоснабжение и канализация
530	14	180,29	Магистральные трубопроводы
630	12	184,42	Нефтепроводы
720	14	245,82	Газотранспортные системы
820	16	319,82	Магистральные газопроводы
1020	18	447,58	Экспортные газопроводы
1220	20	594,83	Крупные магистральные системы
1420	22	759,82	Трансконтинентальные проекты

Расчёт веса толстостенной трубы

Теоретическая масса одного метра трубы рассчитывается по формуле, производной от объёма кольцевого сечения, умноженного на плотность стали:

Формула расчёта массы 1 метра трубы m = π × (D − s) × s × ρ / 1000

m — масса 1 м, кг D — наружный диаметр, мм s — толщина стенки, мм ρ — плотность стали (7,85 г/см³)

В упрощённом виде для стали: m = (D − s) × s × 0,02466, где D и s в миллиметрах, m — в кг/м. Эта формула даёт результат, совпадающий с табличными данными ГОСТ с точностью до третьего знака.

Таблица веса труб в зависимости от диаметра и толщины стенки

Таблица 4. Масса 1 метра стальной трубы (кг) при разных комбинациях D и s
Нар. диаметр \ Толщина стенки	6 мм	8 мм	10 мм	14 мм	20 мм	25 мм
76 мм	10,46	13,56	16,52	—	—	—
108 мм	15,18	19,92	24,31	32,55	—	—
159 мм	22,78	30,10	36,74	50,10	68,36	—
219 мм	31,75	42,15	51,90	71,54	99,20	121,64
325 мм	47,52	63,22	78,66	109,16	152,49	188,57
426 мм	62,50	83,22	103,65	144,08	202,22	250,93
530 мм	78,04	104,04	129,72	180,62	254,26	316,65

Фактический вес может отличаться

Таблицы содержат теоретическую (расчётную) массу. Фактический вес партии отличается от теоретического в пределах допусков ГОСТ на толщину стенки (±10–12,5%), что суммарно даёт отклонение ±5–8% по весу. Договоры поставки обычно заключаются по теоретическому весу с условием пересчёта по фактическому при входном контроле.

Марки стали для толстостенных труб

Выбор марки стали определяет допустимое рабочее давление, температурный диапазон эксплуатации, свариваемость и стоимость изделия. Рассмотрим основные группы.

Углеродистые стали

Марка стали	Рабочая температура	Предел текучести, МПа	Применение
Ст3сп / Ст3пс	−40°C до +400°C	235	Конструкционные элементы, умеренные нагрузки бюджет
Сталь 10	−40°C до +450°C	205	Котельные трубы, пластичность при деформировании
Сталь 20	−40°C до +475°C	245	Пароводопроводные трубы, арматура, гидравлика популярная
Сталь 35	−20°C до +350°C	315	Трубы с повышенными механическими свойствами, втулки цилиндров
Сталь 45	−20°C до +300°C	355	Высоконагруженные детали, допускает закалку

Низколегированные и легированные стали

Марка стали	Рабочая температура	Предел текучести, МПа	Особенности
09Г2С	−70°C до +475°C	345	Высокая хладостойкость, отличная свариваемость, северный климат популярная
17Г1С	−40°C до +475°C	360	Магистральные трубопроводы класса прочности К52–К54
12Х1МФ	до +580°C	255	Жаропрочная, котельные трубы, паропроводы высокого давления
15ХМ	до +540°C	245	Теплоэнергетика, нефтепереработка при высоких температурах
08Х18Н10Т	−196°C до +700°C	206	Нержавеющая, агрессивные среды, химическая и пищевая промышленность

Сталь 20 — когда выбирать

Стандартные условия эксплуатации (до +475°C)
Хорошая свариваемость без предподогрева
Широкий выбор в сортаменте, минимальные сроки
Оптимальное соотношение цены и прочности
Сертифицирована для котельного оборудования по ГОСТ 8731

Сталь 20 — когда не подходит

Эксплуатация при температурах ниже −40°C
Агрессивные среды с высокой коррозионной активностью
Температуры свыше +475°C (ползучесть металла)
Требования к сопротивлению водородному растрескиванию

Маркировка толстостенных труб

Правильное чтение маркировки при приёмке партии позволяет убедиться в соответствии поставленного материала спецификации. По ГОСТ 8732-78 маркировка наносится на торец трубы несмываемой краской или клеймом.

Труба 219×16–09Г2С–2–ГОСТ 8732-78

219: Наружный диаметр, мм
16: Толщина стенки, мм
09Г2С: Марка стали
2: Группа (2 — с нормируемыми механическими свойствами)
ГОСТ 8732-78: Стандарт на сортамент

При заказе в спецификации дополнительно указываются: длина (мерная / кратная мерной / немерная), класс точности по диаметру и стенке, состояние поставки (без термообработки, нормализованное, улучшенное), необходимость гидравлических испытаний. Отсутствие чёткой маркировки на торце трубы является законным основанием для отказа от приёмки партии.

Способ производства

Подготовка заготовки

Исходным материалом служит непрерывнолитая круглая заготовка (заготовка под прошивку). Её нарезают на мерные длины, нагревают в кольцевых печах до температуры прокатки 1100–1220 °C в зависимости от марки стали.

Прошивка — получение гильзы

На прошивном стане заготовка прокатывается между коническими валками и «прошивается» оправкой. В результате образуется полая гильза с толстой стенкой — заготовка для дальнейшей раскатки.

Раскатка на трубопрокатном стане

Гильза прокатывается на оправке через несколько калибров. Толщина стенки постепенно уменьшается до целевого значения. Для горячедеформированных труб используются непрерывные, пилигримовые или трёхвалковые станы.

Калибровка и правка

Труба проходит через калибровочный стан для получения точного наружного диаметра, затем — через правильные машины для устранения кривизны. После охлаждения производится торцевание по заданной длине.

Контроль качества и маркировка

Каждая труба проходит визуальный осмотр, ультразвуковой контроль стенки (УЗК) для выявления расслоений и внутренних дефектов. По требованию заказчика — гидравлические испытания. Завершается нанесением маркировки и оформлением сертификата (паспорта качества).

Области применения

Толстостенные трубы находят применение в наиболее ответственных технических системах, где цена отказа — аварии, экологический ущерб или жертвы.

Нефтегазодобыча

Обсадные и насосно-компрессорные колонны, бурильный инструмент

Теплоэнергетика

Паропроводы, пароперегреватели, котлы высокого давления

Магистральные трубопроводы

Транспортировка газа, нефти и нефтепродуктов под давлением

Строительство

Колонны, фермы, опоры мостов, свайные основания

Машиностроение

Корпуса гидроцилиндров, пневмоприводов, валы и оси

Химическая промышленность

Реакторы, сосуды давления, трубопроводы агрессивных сред

Судостроение

Валопроводы, корпусные конструкции, трубопроводы высокого давления

Горнодобывающая отрасль

Шахтные крепи, гидравлические системы проходческого оборудования

Применение по типоразмерам: практические примеры

Типоразмер	Отрасль	Применение	Марка стали
57×8 / 76×8	Машиностроение	Корпуса гидроцилиндров малых прессов, пневмоцилиндры	Сталь 20, 35
108×10 / 133×10	Химпром, теплоэнергетика	Теплообменные аппараты, трубопроводы пара среднего давления	Сталь 20, 09Г2С
159×14 / 219×16	Нефтегазовая	Промысловые трубопроводы, сбор продуктов скважин	09Г2С, 17Г1С
325×20 / 377×20	Строительство	Колонны производственных зданий, опоры эстакад	Ст3сп, 09Г2С
530×25 / 630×12	ТЭК	Магистральные газопроводы, нефтепроводы среднего давления	17Г1С, К52, К54
1020×18 / 1220×20	ТЭК	Магистральные газопроводы высокого давления	K60, X70 (API 5L)

Как выбрать нужный типоразмер

Подбор толстостенной трубы для конкретного применения — инженерная задача, включающая несколько обязательных этапов.

Выбирайте бесшовную трубу

Рабочее давление выше 10 МПа
Агрессивные и взрывоопасные среды
Температура свыше +350°C
Динамические и ударные нагрузки
Котельное и нефтегазовое оборудование
Малые диаметры (до 530 мм)

Выбирайте сварную трубу

Диаметры свыше 530 мм
Умеренное давление (до 7–8 МПа)
Водоснабжение, канализация, теплоснабжение
Строительные конструкции без давления
Ограниченный бюджет при схожих диаметрах
Магистральные трубопроводы по ГОСТ 10704

Алгоритм подбора типоразмера

Определите рабочее давление в системе с учётом гидравлических ударов и испытательного давления (обычно 1,25–1,5 от рабочего).
Рассчитайте требуемую толщину стенки по формуле Барлоу: s = P × D / (2 × [σ] × φ), где [σ] — допускаемое напряжение для выбранной марки стали при рабочей температуре, φ — коэффициент прочности сварного шва (1,0 для бесшовных труб).
Выберите ближайший больший типоразмер из таблиц сортамента ГОСТ, добавив прибавку на коррозию (обычно 1–3 мм в зависимости от агрессивности среды и срока службы).
Подберите марку стали с учётом рабочей температуры, среды и требований к хладостойкости.
Проверьте логистику: наличие нужного типоразмера у поставщиков, длины трубы, возможность транспортировки.

Частые вопросы

В расчётной механике граница проходит при s/D ≥ 0,05 (или s/R ≥ 0,1, где R — средний радиус). На практике производители и проектировщики часто называют толстостенными трубы с толщиной стенки от 5–6 мм для малых диаметров и от 10 мм для диаметров 100 мм и выше. Точный критерий зависит от области применения и нормативных документов конкретной отрасли.

Горячедеформированные трубы (ГОСТ 8732-78) изготавливаются при высоких температурах (прокатка), что позволяет получать изделия широкого диапазона диаметров (до 530 мм) и толщин стенки (до 75 мм), но с более широкими допусками на размеры. Холоднодеформированные (ГОСТ 8734-75) проходят дополнительную обработку в холодном состоянии (волочение или прокатка), что обеспечивает более высокую точность размеров, лучшее качество поверхности и более высокие механические свойства, но ограничивает максимальный диаметр (обычно до 250 мм).

Основной метод — ультразвуковой толщиномер (УЗТ). Измерения проводятся в нескольких точках по длине трубы и по окружности (обычно не менее 4 точек на одном поперечном сечении: в 0°, 90°, 180°, 270°). Допустимые отклонения по ГОСТ 8732-78: ±12,5% от номинальной толщины при нормальной точности, ±10% при повышенной. Если ни один УЗТ недоступен и труба уже разрезана, можно замерить фактический внутренний диаметр штангенциркулем и вычислить разницу с наружным.

Для углеродистых сталей (Ст3, Сталь 20) при толщине стенки до 36 мм предварительный подогрев при положительных температурах окружающей среды обычно не требуется. При толщине свыше 36 мм или при температуре воздуха ниже +5°C рекомендуется подогрев до 150–200°C. Для легированных сталей (09Г2С, 17Г1С и выше) подогрев обязателен при толщинах свыше 12–16 мм. Режим подогрева и межпроходная температура определяются технологической картой сварки, составленной на основе НД для конкретной марки стали.

Складские позиции (стандартный сортамент, востребованные типоразмеры) поставляются от одной трубы. Производственные заказы на нестандартные типоразмеры (большие толщины стенки, нестандартные диаметры) принимаются заводами-изготовителями, как правило, от 5–20 тонн. Сроки изготовления нестандартных позиций составляют 4–12 недель в зависимости от загрузки производства.

Замена допустима только при одновременном выполнении нескольких условий: рабочее давление не превышает паспортного для сварной трубы с учётом коэффициента прочности шва (φ = 0,7–0,85); рабочая среда не является взрывоопасной или особо опасной; температура в допустимом диапазоне для данного типа сварки. Такую замену необходимо согласовать с проектировщиком, а в ряде случаев — с органами технадзора. Произвольная замена бесшовных труб сварными в ответственных системах не допускается.

Трубы укладываются горизонтально на деревянные или резиновые подкладки с шагом не более 2 м во избежание прогиба. Высота штабеля ограничена устойчивостью пирамиды и грузоподъёмностью стеллажа — обычно не более 4–5 рядов. Торцы труб не должны контактировать с металлическими конструкциями без прокладок. При хранении на открытых площадках сверх 3 месяцев рекомендуется обработка торцов и наружной поверхности антикоррозионными составами или консервационными маслами.
