Расчёт нагрузки на швеллер

Для того чтобы создаваемые конструкции из швеллера были надежными и выдерживали необходимую нагрузку, необходимо произвести первоначальный расчет, а затем выбрать из имеющегося ассортимента изделие с требуемыми характеристиками.

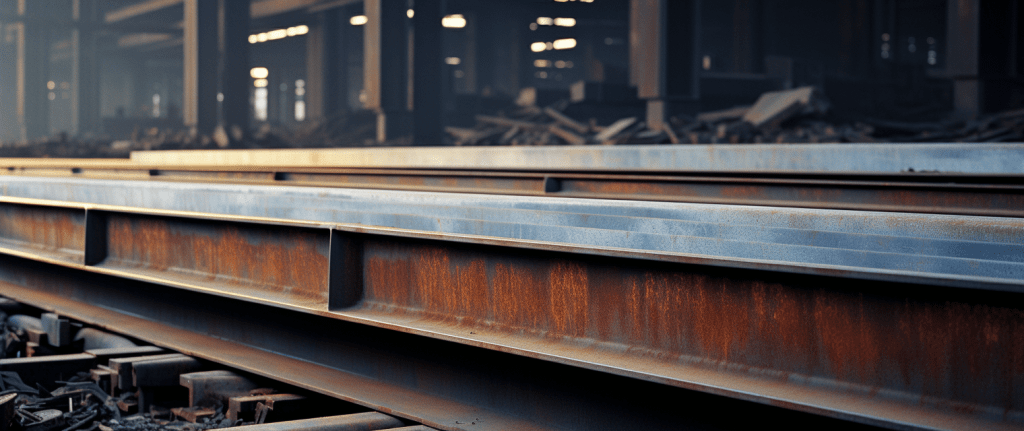

Швеллер широко применяется в промышленности благодаря своим оптимальным характеристикам. Поперечное сечение имеет форму буквы «П», что придает ему дополнительную прочность. При возведении конструкций он является обязательным элементом для изготовления полов, а также надежных столбов, заборов, металлических дверных и оконных проемов.

Швеллеры разделены на классы в соответствии с определенными принципами.

• В зависимости от технологии изготовления. Прокат такого рода может быть гнутым и горячекатаным. При этом базовая и вертикальная поверхности, изготовленные путем горячей прокатки, имеют перпендикулярный или острый угол, а гнутые — скругленный. Конструкции, соединенные сваркой двух уголков и стальные балки Н-образной формы, называются двутавровым швеллером.
• В зависимости от уровня точности. Металлопрокат подразделяется на 3 группы: А, Б и В. Первая означает высокую степень точности, вторая — повышенную точность, третья — стандартную точность.
• В зависимости от уровня прочности. Этот параметр определяет, насколько надежен швеллер при динамических нагрузках. Он может быть обычной или повышенной прочности.

Маркировка, материалы и условные обозначения

Маркировка элемента проката также помогает определить его вид. Буквы указывают на вид профиля, позволяя определить форму и расположение его граней:

П — означает параллельность граней;

Y — расположение граней под углом;

E — символизирует экономичную продукцию;

L — означает, что изделие легкое;

C— изделие специального назначения.

Числовой параметр (указывается перед буквенным обозначением) отвечает за размер изделия — его высоту, прописанную в таблицах ГОСТ. Как правило, такие обозначения приводятся в см, в то время как в таблицах измерения даются в мм.

При расчетах параметры изделия обозначаются латинскими буквами:

• h — высота профиля, это основная характеристика, по ней определяется размер изделия;

• b — ширина полок;

• S — толщина основной стенки;

• R — радиус кривизны;

• t — толщина полок;

• r — общий радиус закругления.

Прежде чем приступить к проектированию изделия, необходимо выбрать материал. На это в значительной степени влияет вес швеллера. Он используется для расчета, и от его точности зависит эффективность конструкции. Способ выяснения массы погонного метра определяется тем, каким способом был изготовлен прокат.

Расчет веса швеллера

Рассчитать точный вес — дело непростое, гораздо проще воспользоваться уже имеющейся информацией в таблицах или воспользоваться онлайн-калькулятором — введите соответствующие данные и получите ответ на свой вопрос. При покупке продукции важна стоимость швеллера, которая рассчитывается исходя из цены погонного метра. Эта цена зависит от высоты профиля и марки стали. Если сталь высшего качества, с повышенными прочностными характеристиками, термостойкостью и низколегированная, то цена на такие изделия будет выше, чем на аналогичные из углеродистой стали.

При строительстве швеллер обычно испытывает изгибающее усилие. Чтобы определить прочность этого изгиба, необходимо рассчитать точную нагрузку, которой он будет подвергаться. Чтобы облегчить задачу, лучше всего снова воспользоваться калькулятором. Что касается того, какой тип изделия выбрать, то необходимо обратить внимание на обозначения. Например, 10P, 10L и 10U означают разные изделия, поэтому их числовые данные не совпадают.

Анализ швеллера на предмет гибкости

Важно определить прочность металлопроката, т. е. выяснить, насколько он способен выдержать давление потенциальных нагрузок. С помощью специальных программ или калькуляторов можно легко произвести такие расчеты, в том числе и для определения его прочности.

Чтобы узнать момент сопротивления, выполните следующие действия:

1. Рассчитайте максимальное значение момента в профиле изделия, используя формулу: M = 9,81 x q x l2/ 8 / 1000, где q — распределенная нагрузка, а l — длина профиля.

2. Полученный результат умножить на 1000 и разделить на сопротивление материала пределу текучести (Ry) согласно СНиП. Полученный результат будет являться показателем момента сопротивления, необходимого для достижения необходимой прочности.

3. Вычислив момент сопротивления и сверившись с государственным стандартом, мы можем определить правильные размеры канала.

Виды нагрузок

«А» — профиль неподвижен, нагрузка распределена равномерно. Примером может служить козырек над входом.

«Б» — однопролетные балки, жесткое крепление, равномерная нагрузка — используются для усиления промежуточных перекрытий.

«C» — балки, выходящие за пределы наружной стены, будучи равномерно нагруженными, имеют опоры с консолью и встречаются на балконах.

«D» — эти конструкции являются шарнирно-опорными, однопролетными и испытывают две сосредоточенные силы, действующие как перемычки.

«E» — балки, шарнирно опертые и однопролетные, испытывают давление от одной силы и выполняют роль перемычек. Нагрузка определяется по специальной формуле, и тип влияет на выбор.

Алгоритм расчета нагрузки

• Чтобы вычислить полную величину нагрузки, заложенную в проекте, необходимо умножить ее на коэффициент надежности по нагрузке, который можно найти в нормах.
• Это произведение следует умножить на шаг швеллера
• Далее вычисляем масимальный изгибающий момент (Н*м). Он рассчитывается путем умножения нагрузки (Н/м) на квадрат длины швеллера (l²).

Определение момента сопротивления изделия (Wtr) включает в себя несколько этапов:

• Сначала максимальный изгибающий момент (Mmax) умножается на коэффициенты, связанные с условиями работы.
• Затем полученный результат делится на коэффициент, учитывающий пластические деформации, который равен 1,12.
• Наконец, это сравнивается с требованиями ГОСТа и определяются параметры требуемого профиля.

Важно помнить, что значение номера швеллера необходимо выбирать несколько большее, чем то, которое дает расчет.
