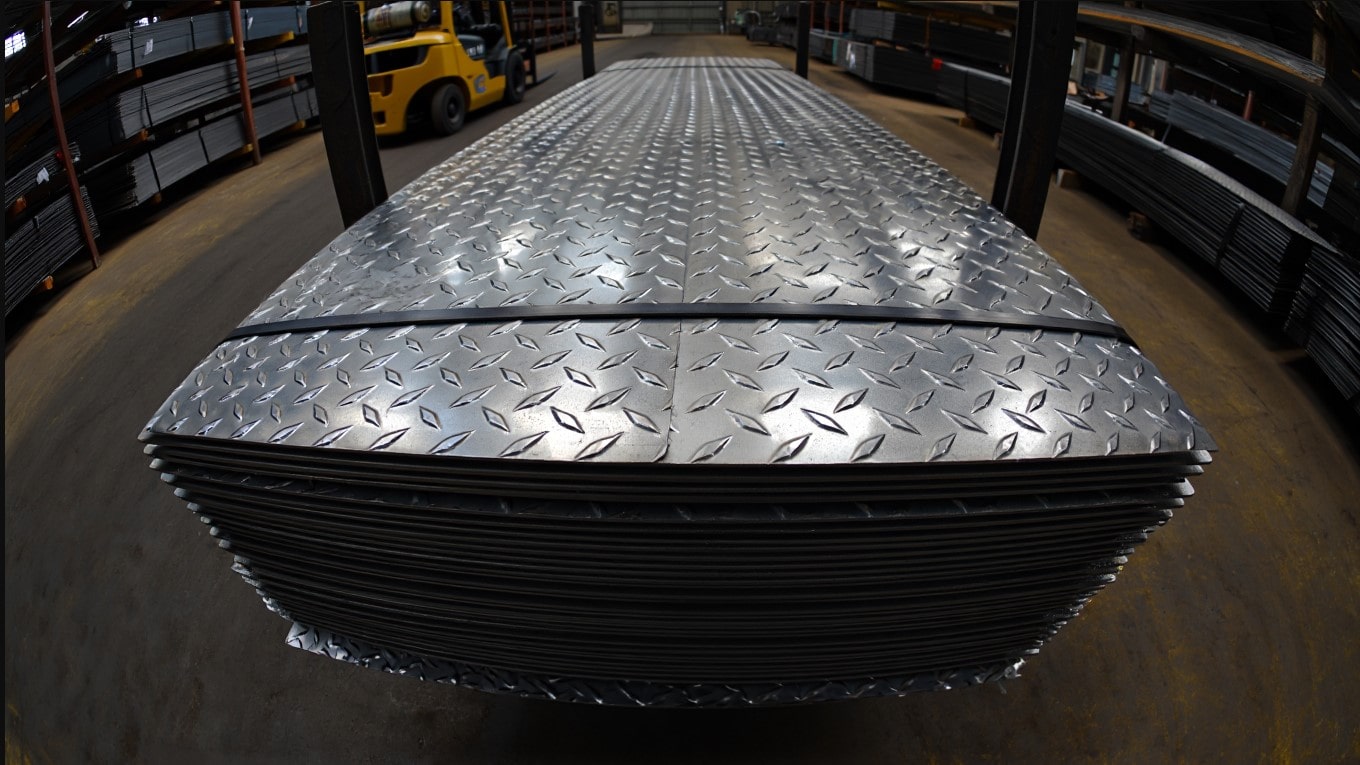

Рифленый лист – это горячекатаный стальной прокат с односторонним рифлением, применяемый для создания противоскользящих поверхностей в промышленном и гражданском строительстве. Правильный расчет веса рифленого листа необходим для определения нагрузок на несущие конструкции и составления сметной документации.
Таблица веса рифленого листа с чечевичным рифлением
Лист рифленый чечевица ГОСТ 8568-77 (сталь Ст3сп/пс5)
| Толщина, мм | Вес 1 м², кг | Лист 1250×2500, кг | Лист 1500×3000, кг | Лист 1500×6000, кг |
|---|---|---|---|---|
| 2,5 | 20,1 | 62,81 | 90,45 | 180,90 |
| 3,0 | 24,2 | 75,63 | 108,90 | 217,80 |
| 4,0 | 32,2 | 100,63 | 144,90 | 289,80 |
| 5,0 | 40,5 | 126,56 | 182,25 | 364,50 |
| 6,0 | 48,5 | 151,56 | 218,25 | 436,50 |
| 8,0 | 66,9 | 209,06 | 301,05 | 602,10 |
| 10,0 | 80,9 | 252,81 | 364,05 | 728,10 |
| 12,0 | 96,8 | 302,50 | 435,60 | 871,20 |
Таблица веса рифленого листа с ромбическим рифлением
Лист рифленый ромб ГОСТ 8568-77 (сталь Ст3сп/пс5)
| Толщина, мм | Вес 1 м², кг | Лист 1250×2500, кг | Лист 1500×3000, кг | Лист 1500×6000, кг |
|---|---|---|---|---|
| 2,5 | 21,0 | 65,63 | 94,50 | 189,00 |
| 3,0 | 25,1 | 78,44 | 112,95 | 225,90 |
| 4,0 | 33,5 | 104,69 | 150,75 | 301,50 |
| 5,0 | 41,8 | 130,63 | 188,10 | 376,20 |
| 6,0 | 50,1 | 156,56 | 225,45 | 450,90 |
| 8,0 | 68,0 | 212,50 | 306,00 | 612,00 |
| 10,0 | 83,0 | 259,38 | 373,50 | 747,00 |
| 12,0 | 99,3 | 310,31 | 446,85 | 893,70 |
Технические требования ГОСТ 8568-77
Рифленый лист изготавливается согласно требованиям ГОСТ 8568-77 "Листы стальные горячекатаные с односторонним рифлением. Технические условия". Стандарт определяет два основных типа рифления:
- Чечевичное рифление - овальные выпуклости, расположенные рядами под углом 45° к кромкам листа
- Ромбическое рифление - пересекающиеся рифли, образующие ромбовидный рисунок
Методика расчета веса рифленого листа
Теоретический вес рифленого листа рассчитывается по формуле, учитывающей плотность стали и геометрические параметры рифления:
М = S × L × B × ρ / 1000
где: М - масса листа, кг; S - удельный вес 1 м², кг/м²;
L, B - длина и ширина листа, м; ρ - плотность стали = 7,85 кг/дм³
где: М - масса листа, кг; S - удельный вес 1 м², кг/м²;
L, B - длина и ширина листа, м; ρ - плотность стали = 7,85 кг/дм³
Пример расчета:
Лист рифленый чечевица 5×1500×6000 мм:
М = 40,5 × 1,5 × 6,0 = 364,5 кг
М = 40,5 × 1,5 × 6,0 = 364,5 кг
Области применения рифленого листа
Промышленное строительство
- Настилы рабочих площадок и технических этажей
- Ступени промышленных лестниц и переходов
- Полы производственных помещений с повышенными требованиями к безопасности
Транспортное машиностроение
- Полы грузовых и пассажирских вагонов
- Платформы железнодорожных станций
- Противоскользящие покрытия судов и морских платформ
Гражданское строительство
- Эвакуационные лестницы и пожарные выходы
- Пандусы и пешеходные переходы
- Декоративная отделка в стиле лофт и индустриальном дизайне
Преимущества рифленого листа
Рифленый лист обладает рядом эксплуатационных преимуществ, делающих его незаменимым материалом для создания безопасных противоскользящих поверхностей:
- Высокие противоскользящие свойства - рифление обеспечивает надежное сцепление в любых погодных условиях
- Прочность и долговечность - изготавливается из конструкционной стали с гарантированными механическими свойствами
- Стойкость к износу - рифленая поверхность выдерживает интенсивные механические нагрузки
- Универсальность применения - подходит для внутренних и наружных конструкций
- Простота обработки - легко режется, сверлится и сваривается стандартными методами
Выбор типа рифления
При выборе между чечевичным и ромбическим рифлением следует учитывать условия эксплуатации:
Чечевичное рифление
рекомендуется для наружных конструкций, подверженных воздействию атмосферных осадков, так как обеспечивает лучший отвод влаги и самоочищение поверхности.
Ромбическое рифление
оптимально для производственных помещений и участков с воздействием масел, так как имеет большую глубину рифлей и лучшие антискользящие характеристики.
