Что такое радиус изгиба арматуры и зачем его соблюдать
Радиус изгиба арматуры — это наименьший допустимый радиус кривизны, при котором стальной стержень можно согнуть без потери несущих характеристик, образования трещин, расслоений и разрывов металла. Именно это значение определяет, насколько резко можно выполнить поворот прутка, сохранив его проектную прочность.
При слишком малом радиусе изгиба в зоне загиба возникают критические растягивающие напряжения: внешнее волокно металла растягивается сверх нормы, а внутреннее — сжимается. Это приводит к образованию микротрещин в структуре стали, ослаблению сечения и, как следствие, к преждевременному разрушению арматурного каркаса под нагрузкой.
Соблюдение норм по радиусу загиба арматуры — не просто формальность. Это требование безопасности для фундаментов, колонн, балок и перекрытий, которые эксплуатируются под постоянными и временными нагрузками на протяжении десятков лет.
Факторы, влияющие на допустимый радиус
Минимальный радиус изгиба арматуры — не универсальная константа. Он определяется рядом взаимосвязанных параметров:
Класс арматуры
Чем выше класс (А240 → А400 → А500С → А600), тем прочнее и жёстче сталь, тем больший радиус необходим для безопасного изгиба.
Ключевой параметрДиаметр стержня
Радиус изгиба рассчитывается как кратное диаметра прутка (d). Чем больше сечение — тем больше абсолютное значение радиуса.
Основа расчётаСпособ производства
Горячекатаная арматура более пластична, чем холоднодеформированная, и допускает меньшие радиусы при равных диаметрах.
ТехнологияТемпература гибки
При отрицательных температурах пластичность стали снижается. Ниже −40°С холодная гибка запрещена для большинства марок.
Важно зимойПрофиль поверхности
Гладкая арматура (А240) допускает чуть меньшие радиусы при малых диаметрах по сравнению с рифлёной (А400, А500С).
ГеометрияУгол загиба
Чем больше угол загиба (45°, 90°, 135°, 180°), тем выше нагрузка на материал — тем важнее соблюдать минимальный радиус.
Геометрия изделия
Нормативная база: ГОСТ и СП
Требования к гибке арматурных стержней регулируются несколькими нормативными документами. При проектировании и производстве работ необходимо руководствоваться актуальными редакциями.
«Бетонные и железобетонные конструкции без предварительного напряжения арматуры» — основной документ по изгибу, с таблицами диаметров оправок
«Бетонные и железобетонные конструкции» — актуализированная редакция, содержит требования к гибке арматуры в разделе 10
Арматура для железобетонных конструкций — технические требования к маркировке, классам прочности и контролю
Арматурные изделия — сварные соединения, методы контроля, требования к гнутым закладным деталям
Формы стальные для изготовления железобетонных изделий — нормирует оснастку, применяемую при гибке
«Несущие и ограждающие конструкции» — производство работ по армированию, требования к качеству гибки в цехе и на строительной площадке
Формулы расчёта радиуса изгиба
Минимальный радиус изгиба (R) напрямую зависит от диаметра оправки (D), которая используется при гибке, и от диаметра самого прутка (d).
Диаметр оправки определяется в зависимости от класса арматуры и сечения стержня:
Пример расчёта
Требуется согнуть арматуру А400 диаметром 16 мм. Так как d = 16 мм ≤ 20 мм, диаметр оправки: D = 2,5 × 16 = 40 мм. Минимальный радиус изгиба: R = (40 + 16) / 2 = 28 мм.
Для той же арматуры А400 диаметром 25 мм: D = 8 × 25 = 200 мм. Радиус: R = (200 + 25) / 2 = 112,5 мм.
Таблица радиусов изгиба гладкой арматуры А240 (А-I)
Гладкая арматура класса А240 (марка стали Ст3сп/пс) — наиболее пластичная из применяемых в строительстве. Используется для хомутов, монтажных петель, нагелей. Относительное удлинение при разрыве — не менее 25%, что обеспечивает хорошую формуемость.
| Диаметр арматуры, мм | Коэффициент | Диаметр оправки, мм | Радиус изгиба R, мм | Применение |
|---|---|---|---|---|
| 6 | 2,5 | 15 | 10,5 | Хомуты |
| 8 | 2,5 | 20 | 14 | Хомуты, петли |
| 10 | 2,5 | 25 | 17,5 | Хомуты |
| 12 | 2,5 | 30 | 21 | Монтажная арматура |
| 14 | 2,5 | 35 | 24,5 | Монтажная арматура |
| 16 | 2,5 | 40 | 28 | Конструктивная |
| 18 | 2,5 | 45 | 31,5 | Конструктивная |
| 20 | 4,0 | 80 | 50 | Закладные детали |
| 22 | 4,0 | 88 | 55 | Закладные детали |
| 25 | 4,0 | 100 | 62,5 | Закладные детали |
| 28 | 4,0 | 112 | 70 | Тяжёлое армирование |
| 32 | 4,0 | 128 | 80 | Только станочная гибка |
| * Значения приведены по СП 52-101-2003. При гибке на строительной площадке рекомендуется увеличивать оправку на 10%. Красным выделены значения, требующие обязательного применения механизированного оборудования. | ||||
Таблица радиусов изгиба рифлёной арматуры А400 и А500С
Рифлёная (периодическая) арматура классов А400 (А-III) и А500С — основной вид рабочей арматуры в современном строительстве. Имеет более высокий предел текучести (не менее 400 МПа), поэтому требует большего радиуса при загибе прутков от 20 мм.
| Диаметр арматуры, мм | Коэффициент | Диаметр оправки, мм | Радиус изгиба R, мм | Примечание |
|---|---|---|---|---|
| 6 | 2,5 | 15 | 10,5 | — |
| 8 | 2,5 | 20 | 14 | — |
| 10 | 2,5 | 25 | 17,5 | — |
| 12 | 2,5 | 30 | 21 | — |
| 14 | 2,5 | 35 | 24,5 | — |
| 16 | 2,5 | 40 | 28 | — |
| 18 | 2,5 | 45 | 31,5 | — |
| 20 | 8,0 | 160 | 90 | Переход на больший коэф. |
| 22 | 8,0 | 176 | 99 | — |
| 25 | 8,0 | 200 | 112,5 | — |
| 28 | 8,0 | 224 | 126 | — |
| 32 | 8,0 | 256 | 144 | Только станок |
| 36 | 8,0 | 288 | 162 | Только станок |
| 40 | 8,0 | 320 | 180 | Только станок |
| * Максимально допустимый угол загиба для А400 и А500С — 180°. При температуре ниже −25°С гибка без подогрева не рекомендуется. | ||||
Таблица радиусов изгиба высокопрочной арматуры А600 и А800
Арматура классов А600 (А-IV) и А800 (А-V) применяется в предварительно напряжённых конструкциях. Из-за высокого предела прочности (600–800 МПа) она значительно жёстче и требует увеличенных оправок. Холодная гибка для таких классов ограничена.
| Диаметр арматуры, мм | Класс | Коэффициент | Диаметр оправки, мм | Радиус изгиба R, мм |
|---|---|---|---|---|
| 10 | А600 | 6 | 60 | 35 |
| 12 | А600 | 6 | 72 | 42 |
| 14 | А600 | 6 | 84 | 49 |
| 16 | А600 | 6 | 96 | 56 |
| 18 | А600 | 8 | 144 | 81 |
| 20 | А600 | 8 | 160 | 90 |
| 25 | А800 | 10 | 250 | 137,5 |
| 32 | А800 | 10 | 320 | 176 |
| * Для А600 и А800 холодная гибка допускается только в виде исключения и требует согласования с проектировщиком. Предпочтительна горячая гибка при t = +900...+1200°С. | ||||
Способы гибки арматуры
Выбор метода гибки определяется диаметром прутка, объёмом работ и требуемой точностью.

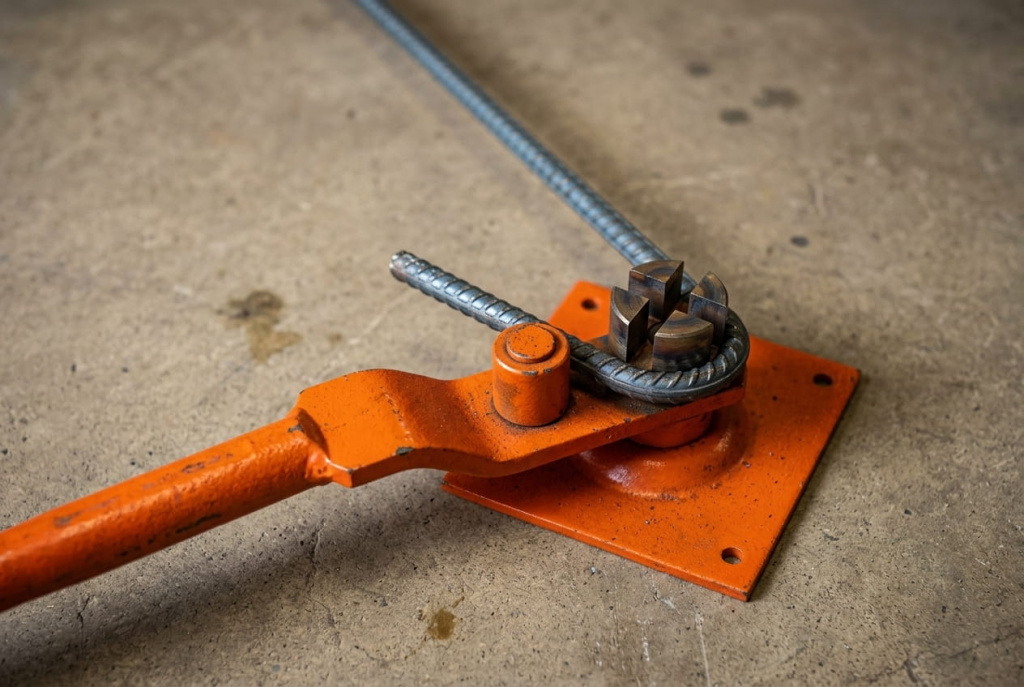

Ручной гибочный станок
Механический рычажный инструмент для прутков до 14–16 мм. Позволяет получить точный угол с нужным радиусом. Производительность — 50–100 деталей/час.

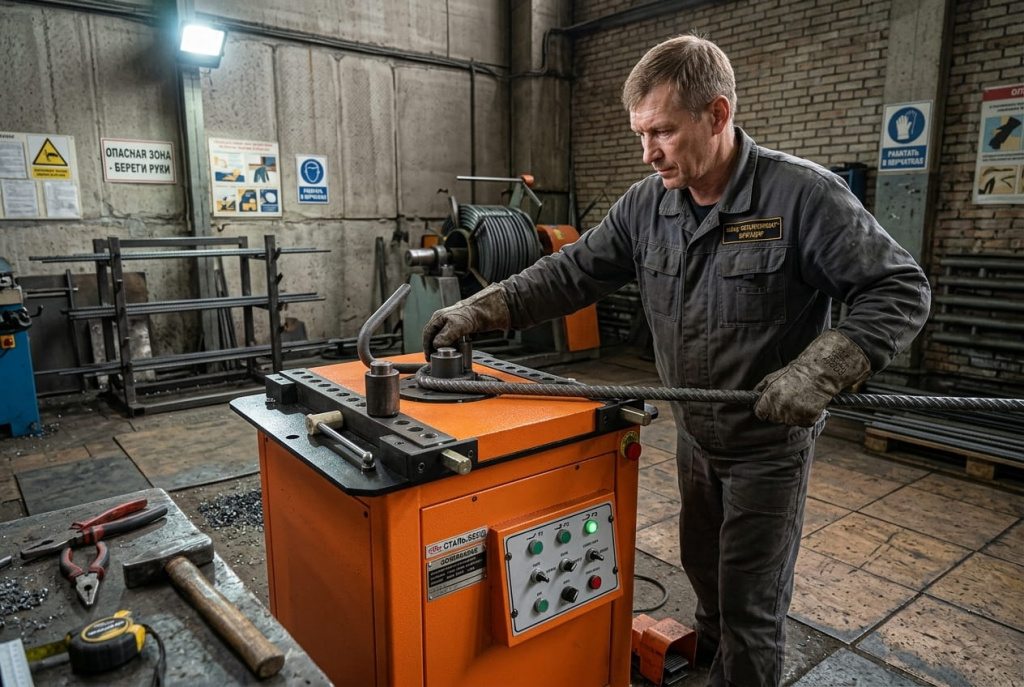

до Ø 16 ммЭлектрический станок
Профессиональное оборудование для диаметров от 8 до 40 мм. Обеспечивает точность угла ±1°, поддерживает требуемый радиус. Незаменим при объёмном армировании.
до Ø 40 мм · рекомендованоГорячая гибка
Нагрев зоны загиба газовой горелкой до +600–800°С снижает сопротивление металла. Применяется для арматуры А600+ и крупных сечений. Требует контроля температуры.
А600 и вышеСамодельное приспособление
Труба-оправка, вбитый штырь или уголок. Применимо для прутков до Ø 12 мм при разовых работах. Сложно контролировать точный радиус — высок риск перегиба.
до Ø 12 мм · осторожно
Технология гибки арматуры: пошагово
Правильная последовательность действий при изгибе арматурного стержня на механическом или электрическом станке.
-
Определите класс и диаметр арматуры
Проверьте маркировку на торце прутка или в сопроводительных документах. Уточните, горячекатаная это или холоднодеформированная арматура — это влияет на выбор оправки.
-
Подберите оправку по таблице
Используйте таблицы в данной статье. Для прутков ≤ 20 мм (А240, А400): оправка = 2,5d. Для прутков > 20 мм (А400, А500С): оправка = 8d.
-
Разметьте места загиба
Нанесите мелом или маркером точки изгиба, учитывая, что длина прутка в зоне загиба увеличивается по дуге. Учёт нейтральной оси: добавьте к длине 0,5d × π × (угол / 180°).
-
Установите оправку нужного диаметра
Закрепите оправку в станке согласно инструкции. Проверьте надёжность крепления. Оправка должна плотно удерживаться — люфт недопустим.
-
Выполните загиб с контролем угла
Согните пруток плавным движением, без рывков. Контролируйте угол по шкале станка или угломером. Учтите упругое восстановление: металл «пружинит» на 3–8° после снятия нагрузки — прогибайте немного сильнее.
-
Проверьте результат
Измерьте фактический угол и радиус. При отклонении угла более ±5° или трещинах в зоне загиба стержень бракуется — повторный прямолинейный изгиб категорически запрещён.
Типичные ошибки при гибке арматуры
Нарушение технологии гибки — одна из наиболее распространённых причин дефектов арматурных каркасов. Ниже — перечень ошибок, которые встречаются на практике.
- Слишком малый радиус изгиба — наиболее опасная ошибка. Приводит к локальному разрушению металла в зоне загиба. Внешне может быть незаметна, но при нагрузке каркас теряет несущую способность.
- Гибка при отрицательных температурах без подогрева — при t < −25°С сталь становится хрупкой. Даже с соблюдением норм радиуса возможны хрупкие трещины в зоне загиба.
- Повторный изгиб в том же месте — категорически запрещено. Металл уже деформирован, повторный изгиб многократно увеличивает риск разрушения.
- Выпрямление уже согнутого стержня — также недопустимо без согласования с проектировщиком. Структура металла нарушена, прочностные характеристики снижены.
- Использование болгарки для надрезов — некоторые строители делают надрезы для облегчения изгиба. Это полностью уничтожает сечение в точке загиба. Категорически запрещено.
- Замена оправки большего диаметра на меньшую «по наличию» — эконом-решение с серьёзными последствиями. Нормативный радиус должен соблюдаться точно.
- Правильно: использовать оправки из таблиц, учитывать температуру, применять подходящее оборудование, проверять каждый загиб измерением.

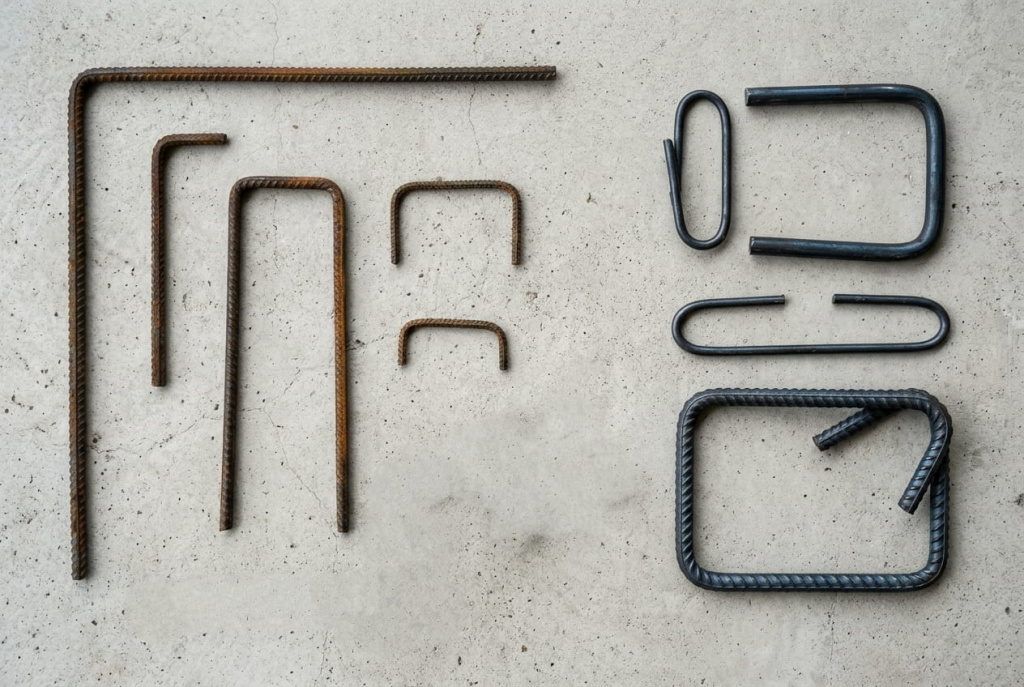

Где применяется гнутая арматура в строительстве
Знание радиуса изгиба арматуры необходимо при проектировании и монтаже следующих конструкций:
Ленточный фундамент
Угловые элементы, хомуты, П-образные и Г-образные гнутые стержни в зонах стыка стен. Радиус угловых элементов — не менее 10d.
Плита фундамента
Гнутые торцевые зоны плиты, загнутые концы стержней (анкеровка). Угол загиба хвостовиков — 90° или 135° по проекту.
Колонны и пилоны
Хомуты — главный элемент поперечного армирования. Замкнутые хомуты с крюками 135°, соблюдение радиуса критично для поперечной несущей способности.
Балки и ригели
Отгибы рабочей арматуры в опорных зонах, хомуты поперечного армирования. Каждый отгиб выполняется строго с соблюдением проектного радиуса.
Монолитные перекрытия
Монтажные петли для подъёма плит, угловые элементы в зонах опирания, торцевые отгибы верхней сетки.
Стены монолитные
Горизонтальные хомуты, угловые соединения стен в плане, арматура дверных и оконных перемычек.
