М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т
ТРУБЫ СТАЛЬНЫЕ БЕСШОВНЫЕ ГОРЯЧЕДЕФОРМИРОВАННЫЕ
Сортамент
Seamless hot-deformed steel pipes.
Range of sizes
Дата введения 1979-01-01
1. Настоящий стандарт распространяется на горячедеформированные бесшовные стальные трубы общего назначения, изготовляемые по наружному диаметру, толщине стенки и длине.

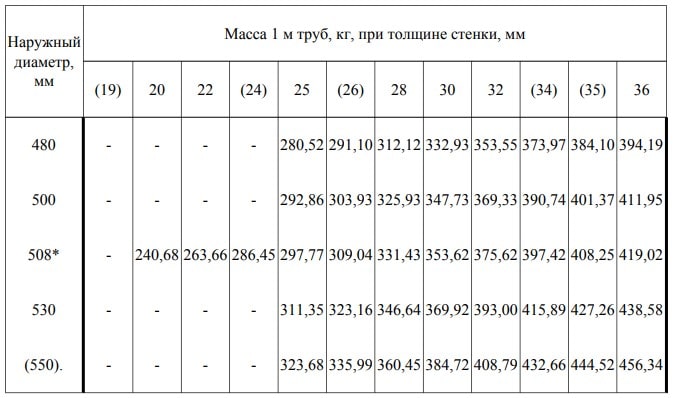

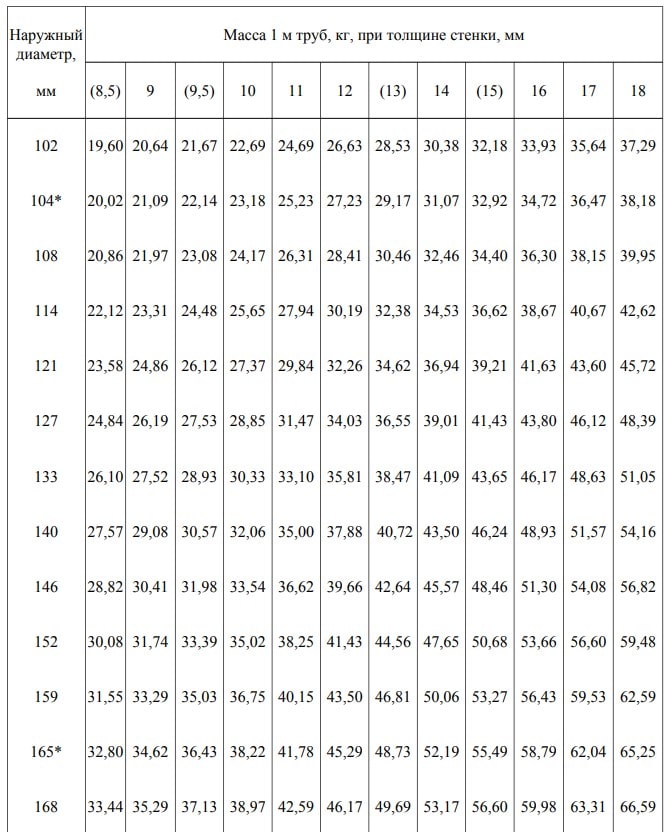

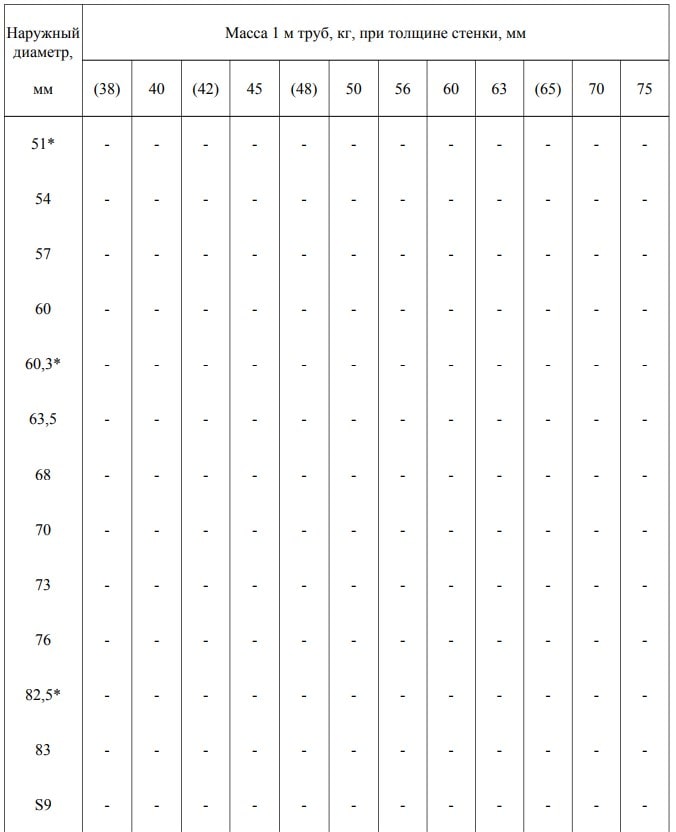

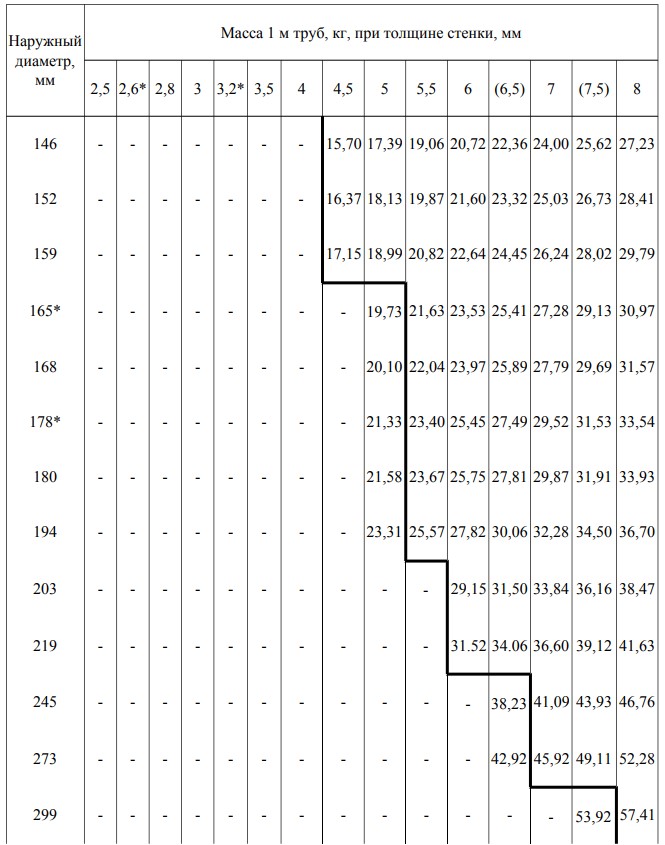

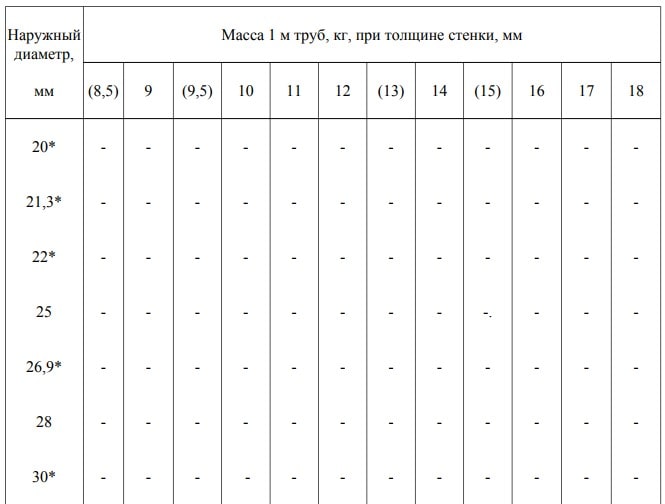

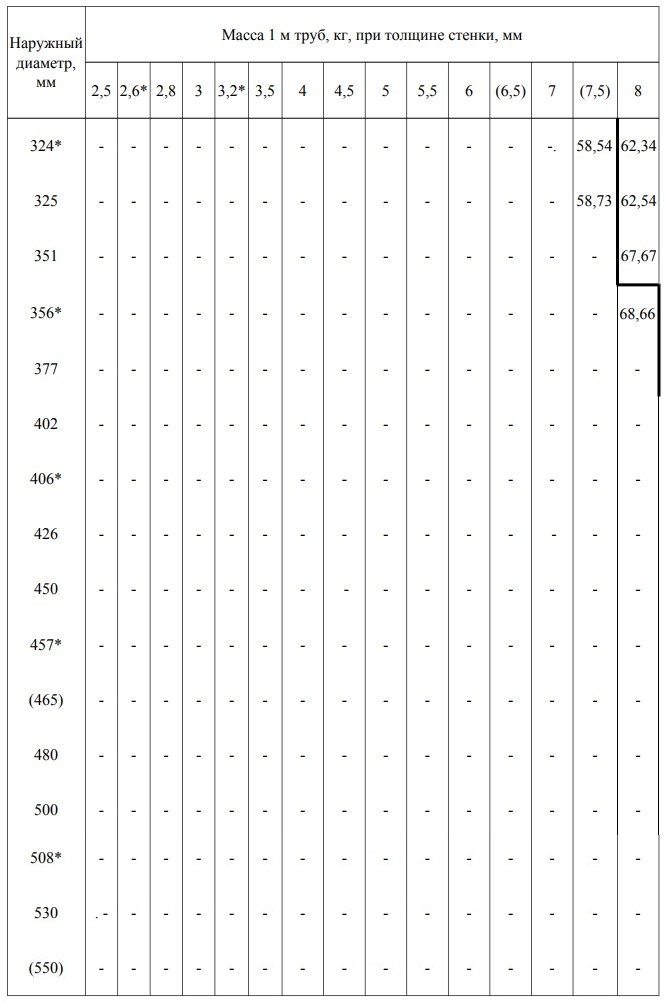

2. Размеры и масса 1 м труб должны соответствовать приведенным в табл.1.

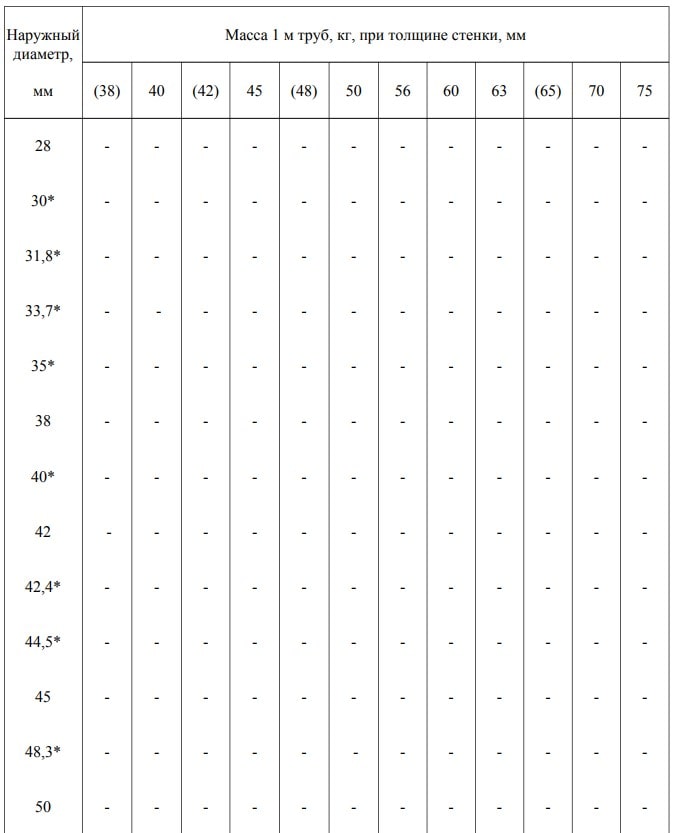

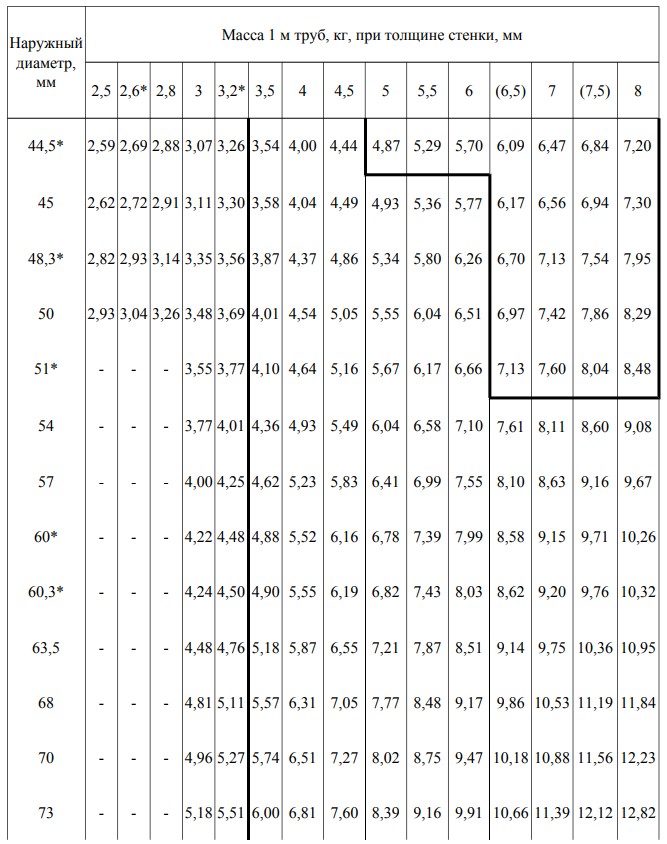

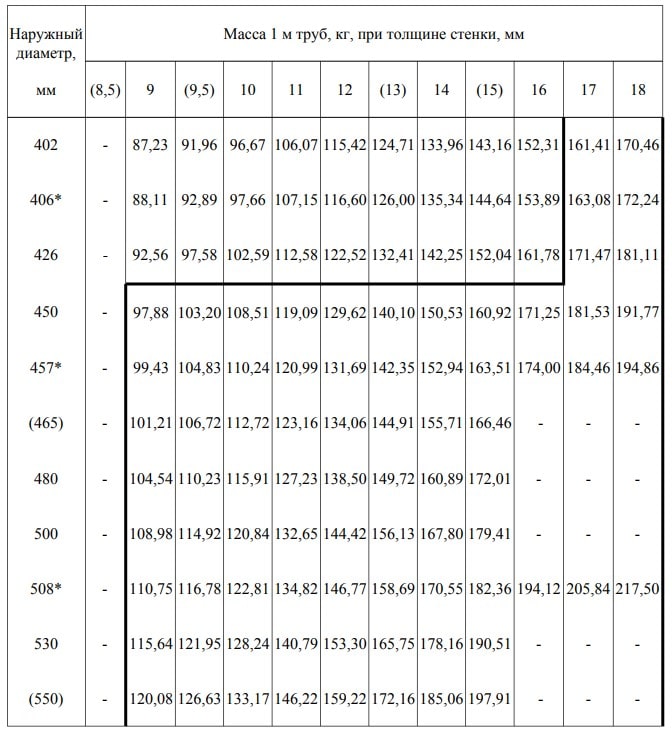

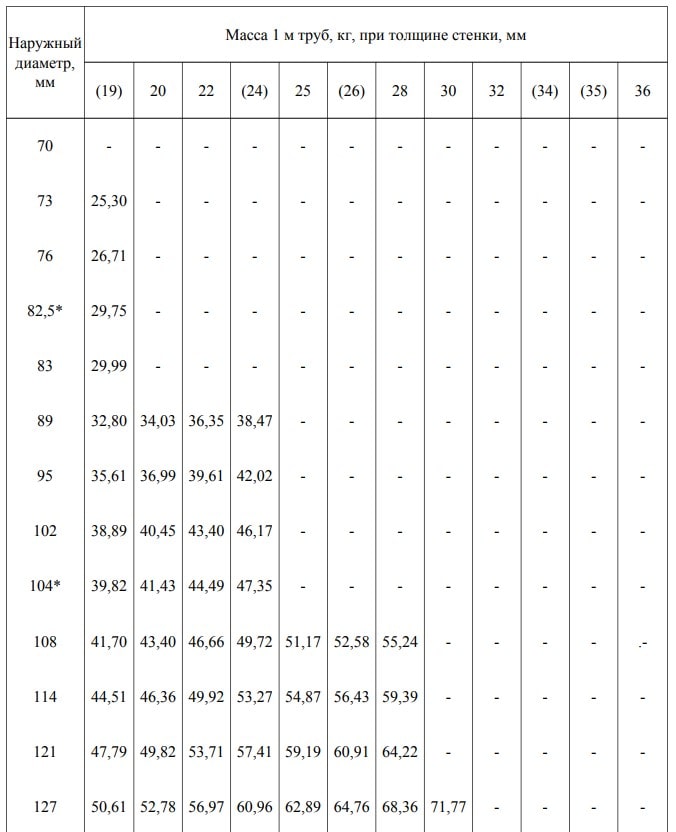

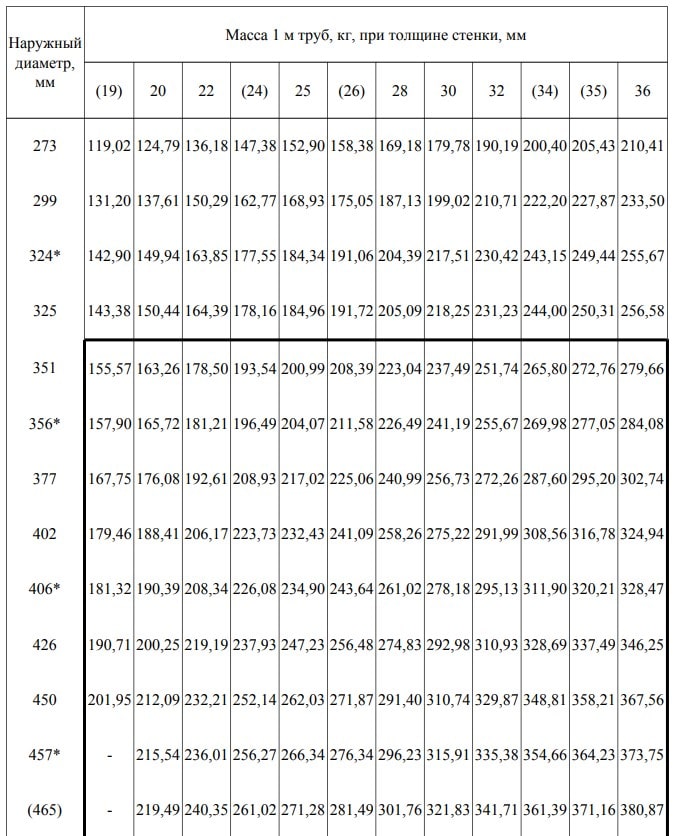

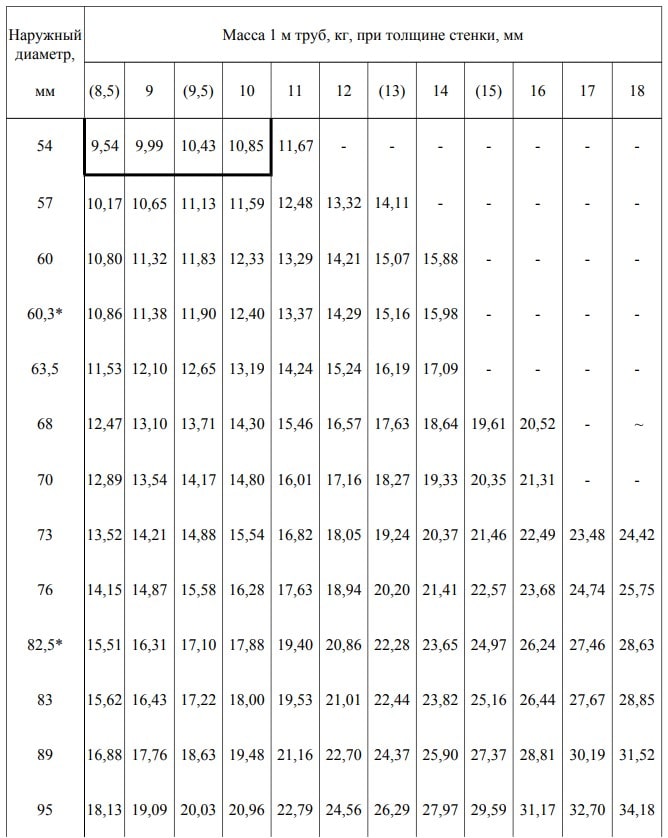

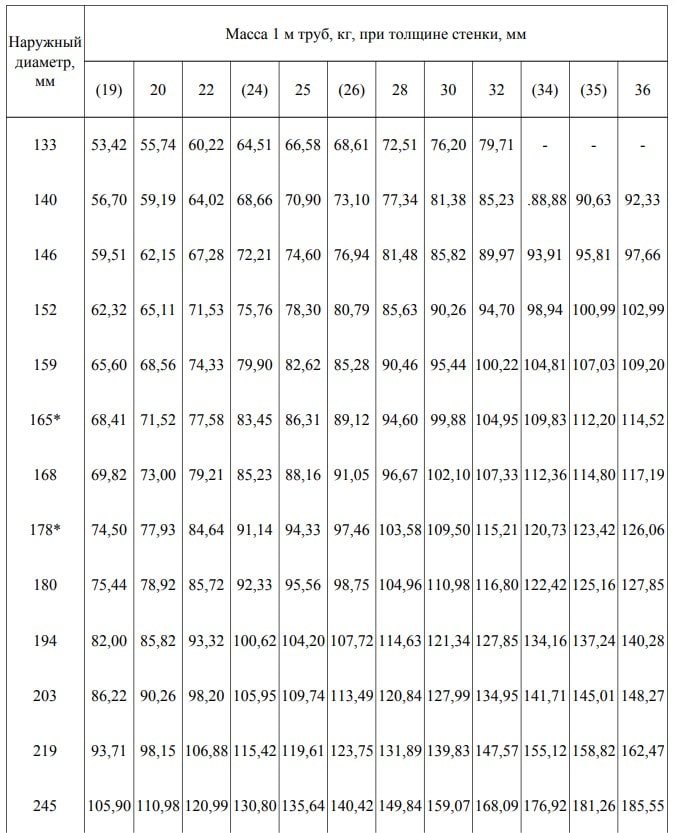

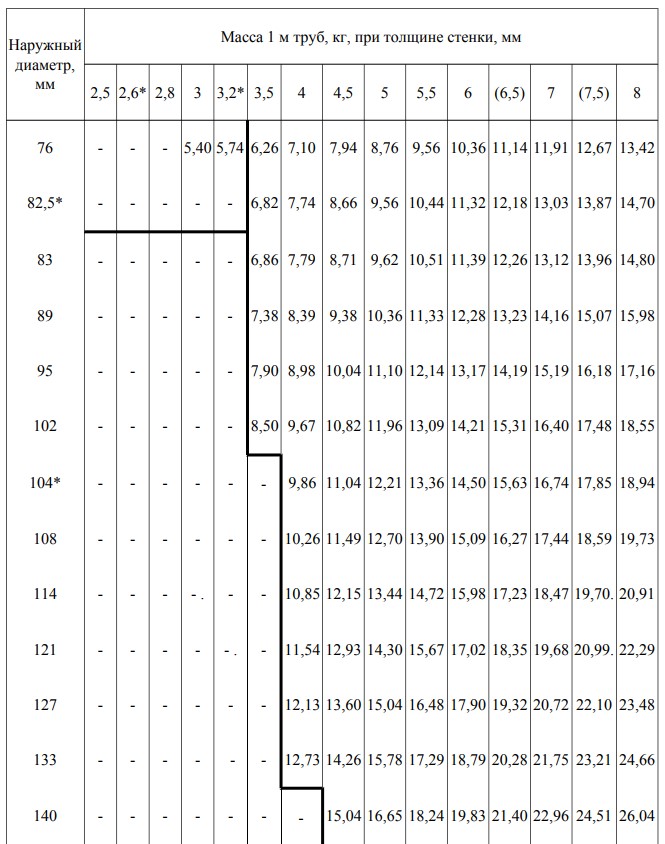

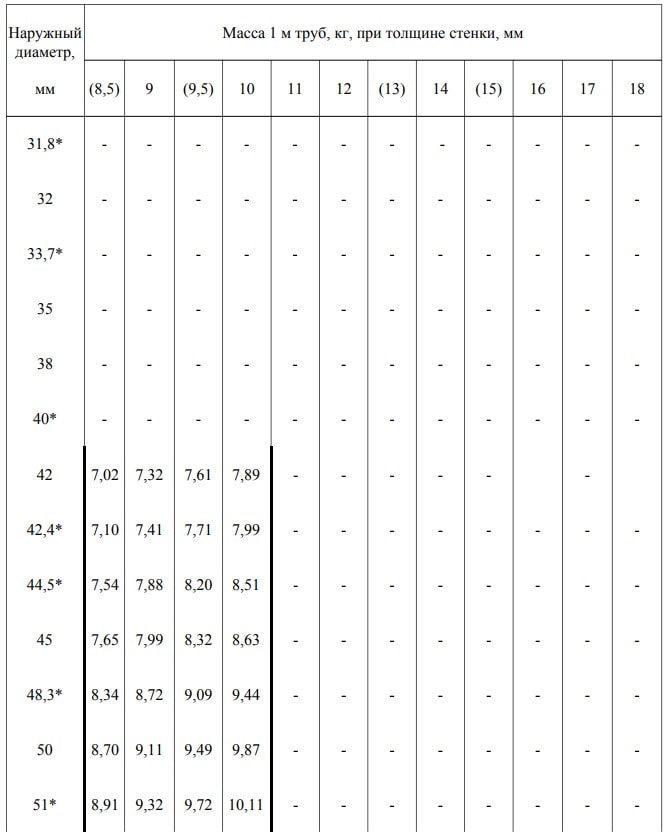

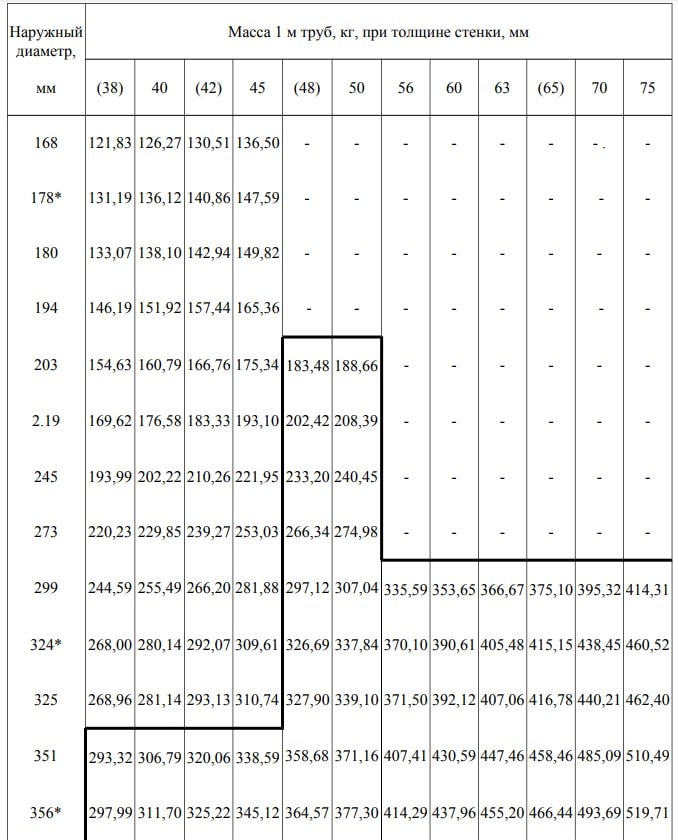

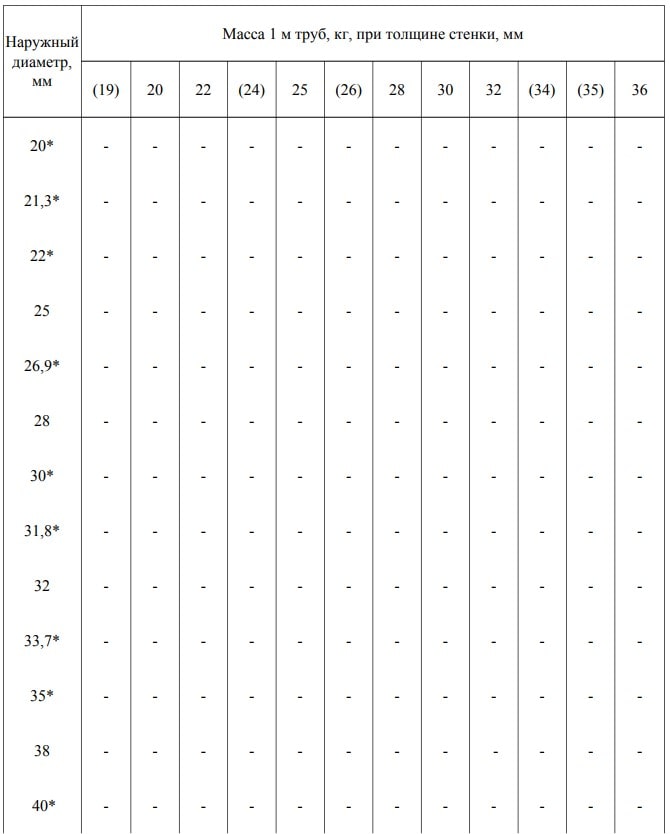

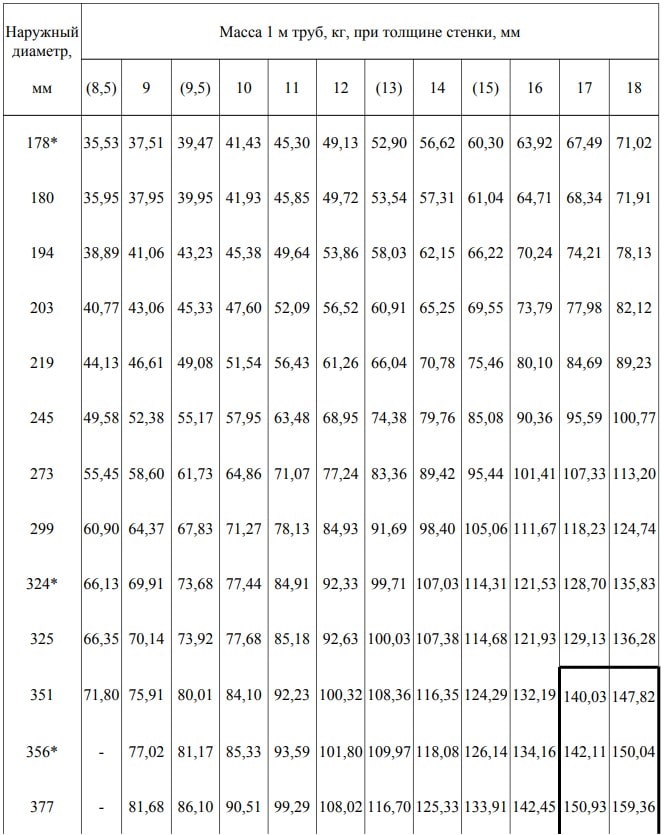

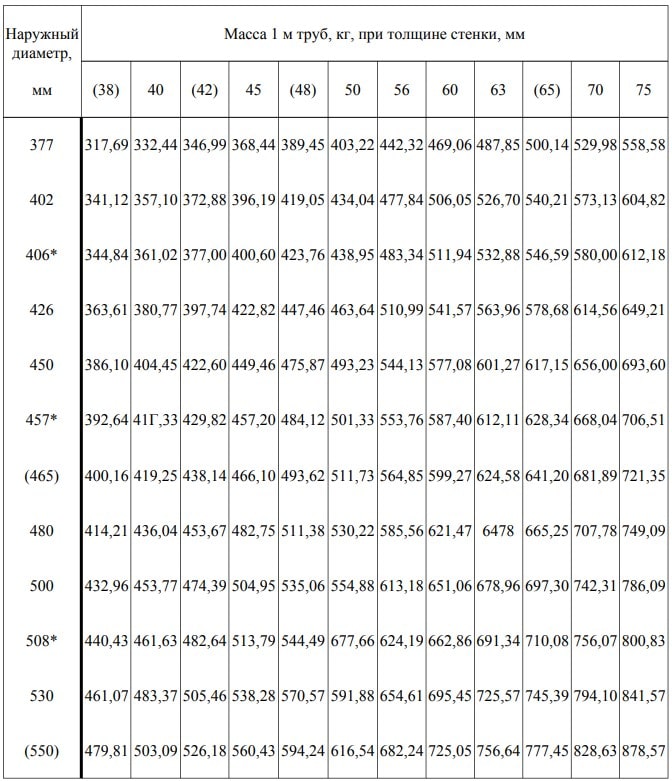

Таблица 1
Продолжение табл. 1
Продолжение табл. 1
Продолжение табл. 1
П р и м е ч а н и я:
1. Размеры труб, взятые в скобки, при проектировании нового оборудования не применять.
2. Массу 1 м труб вычисляют по формуле М = 0,02466 S (D -S), где D - наружный диаметр, мм; S - толщина стенки, мм. Плотность стали принята равной 7,850 г/см3 .
3. Трубы, масса которых ограничена ломаной жирной линией, изготовляют по согласованию изготовителя с потребителем.
4. Трубы наружными диаметрами и толщиной стенок, отмеченными звездочкой, применяют в договорно-правовых отношениях по экономическому и научнотехническому сотрудничеству.
1, 2. (Измененная редакция, Изм. № 2).
3. По длине трубы должны изготовляться:
- немерной длины - в пределах от 4 до 12,5 м;
- мерной длины - в пределах немерной;
- длины, кратной мерной, - в пределах немерной длины с припуском на каждый рез по 5 мм;
- приблизительной длины - в пределах немерной длины.
П р и м е ч а н и я:
1. По соглашению изготовителя с потребителем допускается изготовлять трубы длиной, выходящей за пределы, указанные для труб немерной длины.
2. Для труб с толщиной стенки более 16 мм длина мерных труб устанавливается соглашением изготовителя с потребителем.
3. Трубы приблизительной длины изготовляют по требованию потребителя.
4. Предельные отклонения по длине труб мерной длины и длины, кратной мерной, не должны превышать: +10 мм - при длине до 6 м; +15 мм - при длине свыше б м или с наружным диаметром более 152 мм; ±500 мм - для приблизительной длины.
3, 4. (Измененная редакция, Изм. № 1).
5. Предельные отклонения по наружному диаметру и толщине стенки труб не должны превышать 24 указанных в табл. 2 и 3.

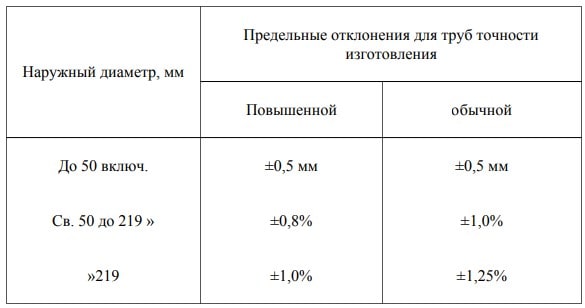

Таблица 2

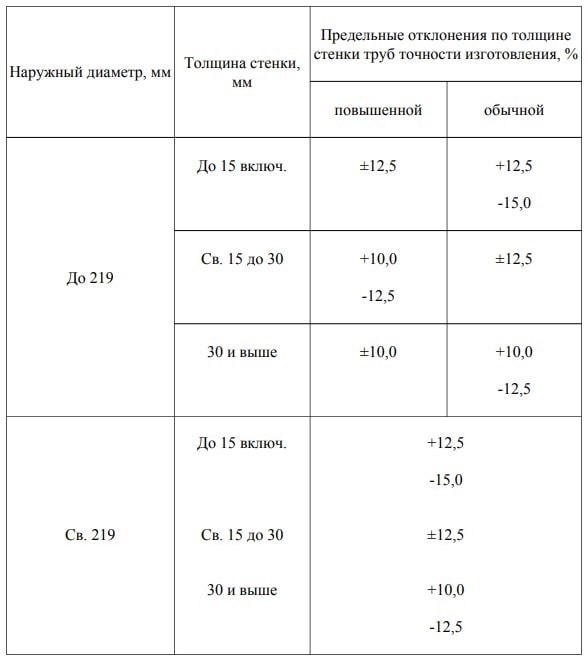

Таблица 3
6. По соглашению изготовителя с потребителем трубы могут изготовляться с комбинированными предельными отклонениями, например: по наружному диаметру повышенной точности по ГОСТ 9567, а по толщине стенки - обычной точности и т. д.
7. Овальность и разностенность труб не должны выводить размер труб за предельные отклонения по диаметру и толщине стенки.
8. Кривизна любого участка трубы на 1 м длины не должна превышать: 1,5 мм - для труб с толщиной стенки до 20 мм; 2,0 мм - для труб с толщиной стенки свыше 20 до 30 мм; 4,0 мм - для труб с толщиной стенки свыше 30 мм.
9. По требованию потребителя трубы должны поставляться по внутреннему диаметру и по толщине стенки, а также по наружному и внутреннему диаметрам и по разностенности.
Предельные отклонения по внутреннему диаметру для труб диаметром 70-203 мм, стенкой 7-20 мм и отношением диаметра к толщине стенки, равным или менее 10, не должны превышать соответствующих предельных отклонений по наружному диаметру, указанных в табл. 2.
Для прочих размеров труб предельные отклонения по внутреннему диаметру устанавливаются по соглашению изготовителя с потребителем.
П р и м е р ы у с л о в н ы х о б о з н а ч е н и й.
Труба с наружным диаметром 70 мм, толщиной стенки 3,5 мм, длиной, кратной 1250 мм, обычной точности изготовления, из стали марки 10, изготовляется по группе Б ГОСТ 8731:
Труба с наружным диаметром 70 мм, толщиной стенки 3,5 мм, длиной 6000 мм (мерная длина), повышенной точности изготовления, из стали марки 40Х, изготовляется по группе В ГОСТ 8731:
То же, немерной длины, изготовляется по группе Д ГОСТ 8731:
Труба с наружным диаметром 219 мм, толщиной стенки 10 мм, немерной длины, обычной точности изготовления, из стали марки Ст4сп, категория стали 1, изготовляется по группе Б ГОСТ 8731 из слитка:
Труба с внутренним диаметром 70 мм, толщиной стенки 3,5 мм, длиной 6000 мм (мерная длина), обычной точности изготовления, из стали марки 10, изготовляется по группе Б ГОСТ 8731:
Труба с наружным диаметром 95 мм, внутренним диаметром 76 мм, допускаемой разностенностью немерной длины, обычной точности изготовления, из стали марки 10, изготовляется по группе Б ГОСТ 8731:
(Измененная редакция, Изм. № 2).
10. Технические требования - по ГОСТ 8731.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР РАЗРАБОТЧИКИ А. А. Шевченко, д-р техн. наук; В. П. Сокуренко, канд. техн. наук; В. Н. Ровенский
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 22.03.78 № 757
3. ВЗАМЕН ГОСТ 8732-70
4. Стандарт полностью соответствует СТ СЭВ 1481-78

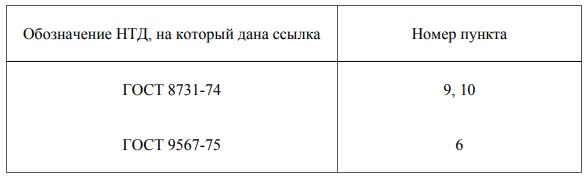

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6. Ограничение срока действия снято по Протоколу № 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)
7. ПЕРЕИЗДАНИЕ с Изменениями № 1, 2, утвержденными в феврале 1982 г., сентябре 1988 г. (ИУС 5-82, 1-89)
