ГОСТ 19903-2015 Прокат листовой горячекатаный. Сортамент

М  Е  Ж  Г  О  С  У  Д  А  Р  С  Т  В  Е  Н  Н  Ы  Й     С  Т  А  Н  Д  А  Р  Т

ПРОКАТ ЛИСТОВОЙ ГОРЯЧЕКАТАНЫЙ

Сортамент

Hot-rolled steel sheets. Dimensions

МКС 77.140.50

Дата введения 2016-09-01

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 Разработан Государственным предприятием "Украинский научно-технический центр металлургической промышленности "Энергосталь" (ГП "УкрНТЦ "Энергосталь"), Межгосударственным техническим комитетом по стандартизации МТК 327 "Прокат сортовой, фасонный и специальные профили"

2 Внесен Министерством экономического развития и торговли Украины

3 Принят Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 27 августа 2015 г. N 79-П) За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 7 апреля 2016 г. N 246-ст межгосударственный стандарт ГОСТ 19903-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2016 г.

5 Взамен ГОСТ 19903-74

1 Область применения

Настоящий стандарт распространяется на листовой горячекатаный прокат (далее - прокат) шириной 500 мм и более, изготовляемый в листах толщиной от 0,4 мм до 160,0 мм и рулонах толщиной от 1,2 мм до 25,0 мм.

2 Классификация. Основные параметры и размеры

2.1 Прокат подразделяют:

- по точности изготовления по толщине:

• повышенной - А;
• обычной - Б;

- по плоскостности:

• особо высокой - ПО;
• высокой - ПВ;
• улучшенной - ПУ:
• нормальной - ПН;

- по характеру кромки:

• с необрезной кромкой - НО;
• с обрезной кромкой - О;

- по размерам:

• с указанием размеров по толщине, ширине и длине в соответствии с размерами, указанными в таблице 1 и приложении А, - форма I;
• с указанием размеров по толщине в пределах, указанных в таблице 1, без указания размеров по ширине и длине - форма II;
• с указанием размеров, кратных по ширине и длине размерам, указанным в заказе, в пределах, установленных в таблице 1, - форма III;
• с указанием мерных размеров в пределах, указанных в таблице 1, с интервалами 10 мм по ширине и 50 мм по длине - форма IV.

По согласованию изготовителя с потребителем интервалы по ширине и длине могут быть уменьшены.

Изготовление листового проката мерных размеров, отличающихся от размеров, указанных в таблице 1 и приложении А. производится по согласованию изготовителя с потребителем;

- по видам:

• листы;
• рулоны.

П р и м е ч а н и е - Листы изготовляют путем полистной прокатки или порезки проката по размерам.

2.2 Размеры проката, изготовляемого в листах, должны соответствовать указанным в таблице 1, в рулонах - в таблице 2. По согласованию изготовителя с потребителем допускается изготовление проката других размеров.

2.3 Предельные отклонения по толщине проката, изготовляемого в листах и рулонах, не должны превышать значений, указанных в таблицах 3 и 4.

По согласованию изготовителя с потребителем допускается уменьшение величины минусовых предельных отклонений по толщине проката или изготовление проката только с минусовыми или только с плюсовыми предельными отклонениями, при этом сумма предельных отклонений по толщине проката не должна превышать суммы их значений, указанных в таблицах 3 и 4.

Т а б л и ц а  1 - Размеры проката, изготовляемого в листах

В миллиметрах

Т а б л и ц а   2 - Размеры проката, изготовляемого в рулонах

В миллиметрах

Т а б л и ц а   3 - Предельные отклонения по толщине проката, изготовляемого в листах и рулонах

В миллиметрах

П р и м е ч а н и я

1 Предельные отклонения по толщине «Св. 12,70 до 15,00 включ.» и «Св. 15,00 до 25,00 включ.» установлены для проката, порезанного на листы или изготовленного в рулонах, для листов указанных толщин, изготовляемых полистно, предельные отклонения по толщине приведены в таблице 4.

2 Знак «— » означает, что показатель не нормируют, но он может быть согласован при принятии заказа.


Т а б л и ц а  4 - Предельные отклонения по толщине проката, изготовляемого в листах

В миллиметрах

Окончание таблицы 4

В миллиметрах

П р и м е ч а н и я

1 Прокат с предельными отклонениями по толщине (А) изготовляют по согласованию потребителя с изготовителем.

2 Знак «—» означает, что показатель не нормируют, но он может быть согласован при принятии заказа


2.4 По требованию потребителя разнотолщинность проката, изготовляемого в рулонах, в одном поперечном сечении не должна превышать половины суммы предельных отклонений по толщине.

2.5 Предельные отклонения по ширине проката с обрезной кромкой, изготовляемого в рулонах, не должны превышать:

+ 5 мм — при ширине от 500 мм до 1000 мм включ.;

+ 10 мм — при ширине свыше 1000 мм.

2.6 Предельные отклонения по ширине проката с обрезной кромкой, изготовляемого в листах, не должны превышать значений, указанных в таблице 5.

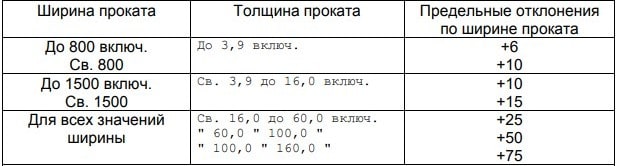

Т а б л и ц а  5

В миллиметрах

П р и м е ч а н и я

1 По согласованию изготовителя с потребителем предельные отклонения по ширине проката не должны превышать:

+ 5 мм — при ширине до 1000 мм включ.;

+ 10 мм — свыше 1000 мм.

2 По согласованию изготовителя с потребителем допускаются другие предельные отклонения по ширине


2.7 Предельные отклонения по ширине проката, изготовляемого полистно с необрезной кромкой, не должны превышать более чем на 50 мм предельных отклонений по ширине, указанных в таблице 5. По согласованию изготовителя с потребителем допускаются другие плюсовые предельные отклонения по ширине проката.

2.8 Предельные отклонения по ширине проката, изготовляемого в листах, рулонах и листах, порезанных из рулонов, с необрезной кромкой, не должны превышать:

+ 20 мм — при ширине до 1000 мм включ.;

+ 30 мм — при ширине свыше 1000 мм.

2.9 Предельные отклонения по длине проката, изготовляемого полистно, не должны превышать значений, указанных в таблице 6.

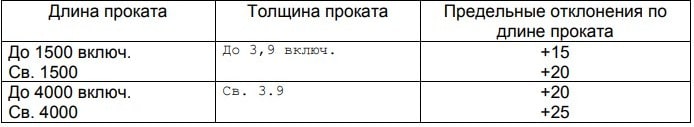

Т а б л и ц а  6

В миллиметрах

2.10 Предельные отклонения по длине проката, порезанного на листы, не должны превышать значений, указанных в таблице 7.

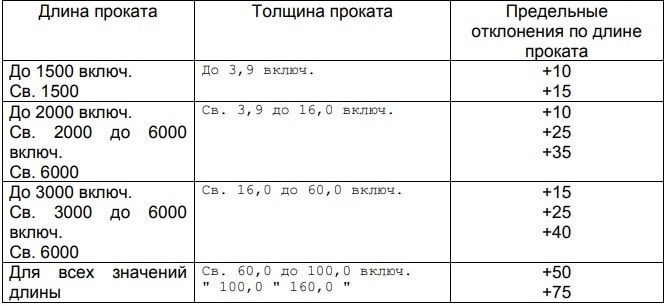

Т а б л и ц а  7

В миллиметрах

2.11 Отклонение от плоскостности проката, изготовляемого в листах, на 1 м длины не должно превышать значений, указанных в таблице 8.

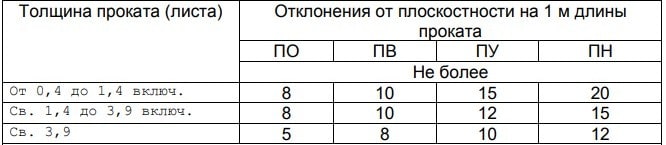

Т а б л и ц а  8

В миллиметрах

П р и м е ч а н и я

1 Отклонения от плоскостности распространяются на прокат с  ≤ 690 Н/мм² (70 кгс/мм²), для проката с  > 690 Н/мм² (70 кгс/мм²) отклонения от плоскостности устанавливают в нормативной документации на поставку конкретного вида проката или согласовывают при заказе.

2 Листовой прокат с особо высокой плоскостностью (ПО) изготовляют по согласованию потребителя с изготовителем.

2.12 Серповидность проката, изготовляемого в рулонах, не должна превышать 10 мм на длине 3 м.

По согласованию изготовителя с потребителем серповидность проката, изготовляемого в листах, не должна превышать 2 мм на 1 м длины.

Для проката, изготовляемого в листах и рулонах, может устанавливаться другая допустимая величина серповидности по согласованию изготовителя с потребителем.

Определение величины серповидности проката у изготовителя допускается не проводить.

2.13 Резка проката должна проводиться под прямым углом. Косина реза и серповидность не должны выводить прокат, изготовляемый в листах, за номинальные размеры и предельные отклонения по ширине и длине.

2.14 При изготовлении проката в листах и рулонах с необрезной кромкой надрывы и другие дефекты не должны превышать половины суммы предельных отклонений по ширине и выводить прокат за номинальный размер по ширине, указанной в заказе.

2.15 Прокат, изготавливаемый в рулонах, не должен иметь скрученных и смятых концов. Допускаются в отдельных местах загнутые кромки под углом не более 90°.

2.16 Телескопичность рулонов не должна превышать значений, указанных в таблице 9.

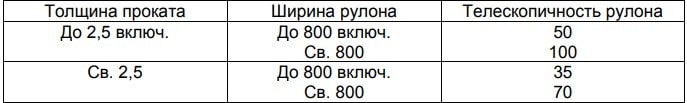

Т а б л и ц а  9

В миллиметрах

Примечания

1 По согласованию изготовителя с потребителем телескопичность рулонов с толщиной проката до 2,5 мм включительно и шириной св. 800 мм не должна превышать 70 мм.

2 Превышение одного внутреннего или одного наружного витка над поверхностью торца рулона не является телескопичностью.

3 Допускается неплотное прилегание двух наружных витков рулона и одного внутреннего.


2.17 Толщину проката измеряют на:

• листах — на расстоянии не менее 40 мм от кромок и не менее 100 мм от торцов;
• рулонах — на расстоянии не менее 40 мм от кромок и не менее 2 м от конца рулона.

2.18 Ширину проката, изготовляемого в рулонах, измеряют на расстоянии не менее 2 м от конца рулона. Концы неполной ширины по длине не должны превышать ширины рулона. По согласованию потребителя с изготовителем концы неполной ширины должны быть обрезаны.

2.19 Методы измерения отклонений формы по ГОСТ 26877 с дополнениями.

2.19.1 Отклонение от плоскостности проката, изготовляемого в листах, — это наибольшее расстояние между поверхностью проката, уложенного на плоскую поверхность (поверочную плиту) и приложенной к нему линейки длиной 1 м в любом произвольном направлении.

Отклонение от плоскостности проката определяют на длине 1 м.

2.20 Рулон может состоять не более чем из двух кусков (отдельных или соединенных сварным швом).

Отношение длин кусков в одном рулоне должно быть не менее 1:5. По согласованию потребителя с изготовителем допускаются рулоны с большим количеством кусков или сварных швов.

2.21 Внутренний диаметр рулона должен быть не менее 650 мм и не более 1000 мм.

2.22 Масса рулона устанавливается по согласованию потребителя с изготовителем.

Приложение А
(справочное)

Т а б л и ц а  А.1 - Размеры проката, изготовляемого в листах

В миллиметрах

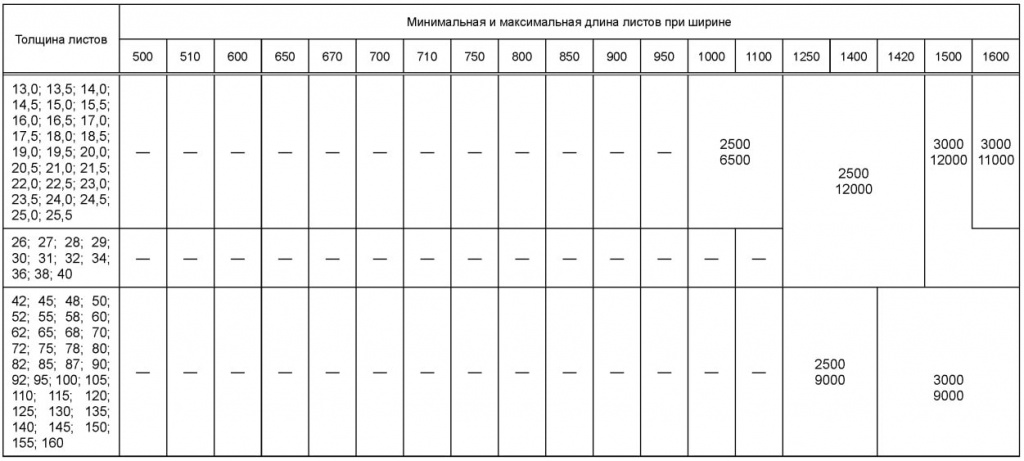

Продолжение таблицы А.1

В миллиметрах

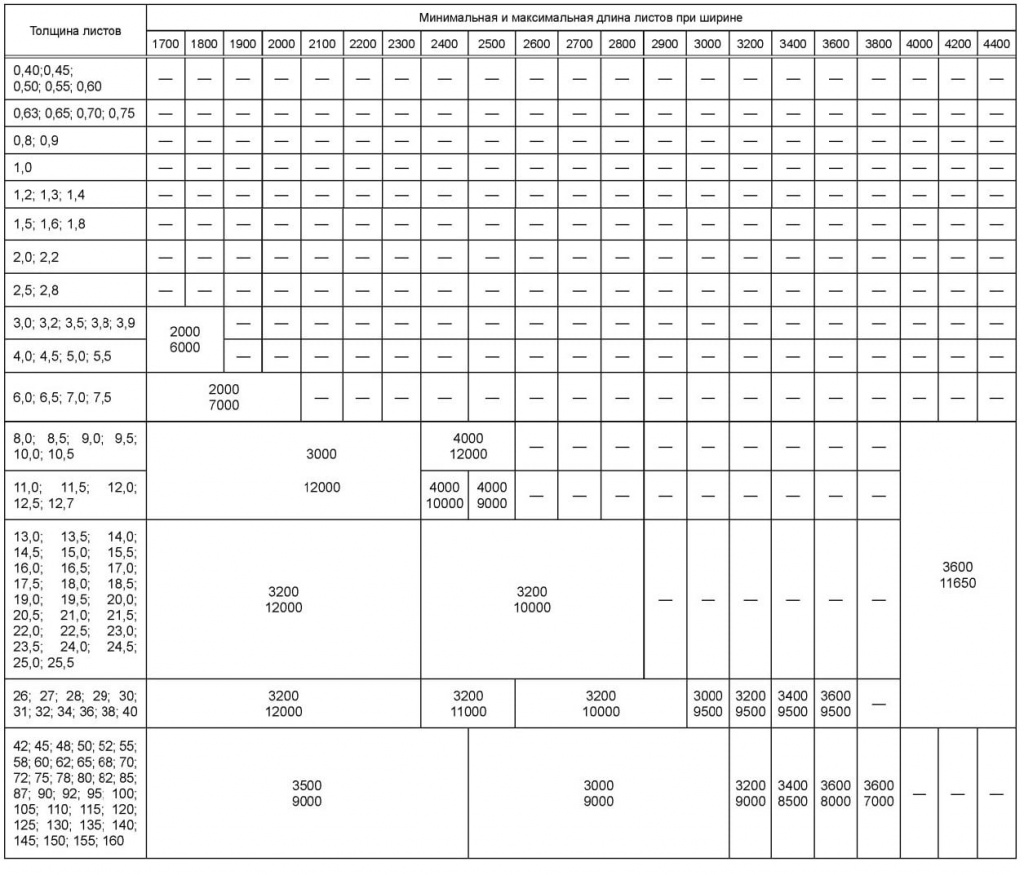

Продолжение таблицы А.1

В миллиметрах

П р и м е ч а н и е — При поставке листов по форме I допускается наличие не более трех других размеров, выбранных из данной таблицы, в количестве не более 20 % от партии.
